Пользовательский режим ПК Ассистент. Модуль Картопостроение.

Последнее сообщение
НЦ РИТ «Дельта» 33 9
Апр 15

Помимо автоматизированного создания инструментов анализа моделей, в программе реализован довольно большой функционал пользовательского режима работы - когда можно посмотреть все данные, вручную сформировать свои критерии анализа и свой набор инструментов.

Поскольку функциональность данного режима работы значительна, мы разделили его описание на несколько частей. Сегодня мы расскажем о модуле Картопостроение.

Модуль Картопостроение позволяет построить практически полный комплект карт по геологической и гидродинамической моделям. В процессоре существуют две закладки – «Агрегация» и «По формулам», в которых реализованы два различных подхода к построению карт. Теперь немного подробнее о каждом из них.

Закладка «Агрегация»

Здесь пользователь может построить карту по любому кубу с использованием собственных настроек (фильтров). Карта может быть построена как статическая (по статическим кубам или по динамическим на определенную дату), так и динамическая - на весь период разработки или за конкретный период. Потом построенную карту можно «проиграть» в 2Д визуализаторе. Но о визуализаторах в другой раз.

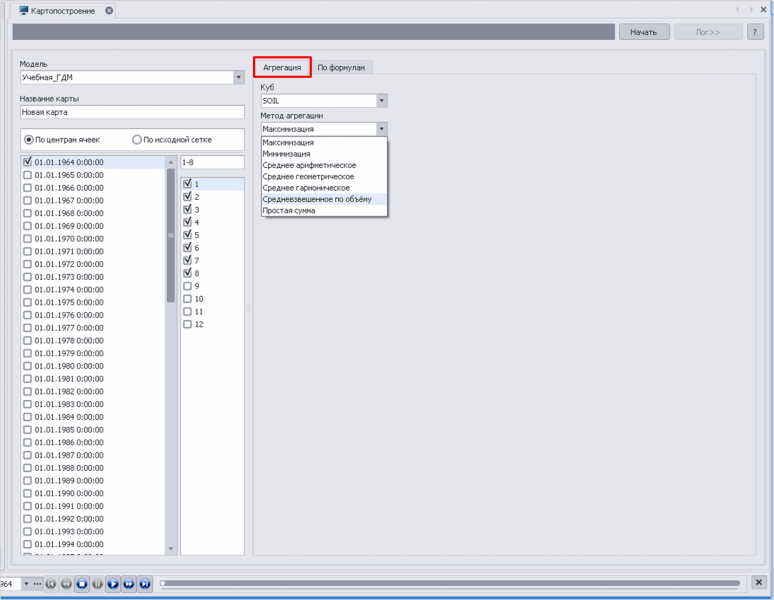

Для построения карт необходимо выбрать модель, для динамического куба - определить дату (диапазон дат), при желании выбрать слои, которые будут учитываться при формировании карты, и собственно метод агрегации:

Модуль Картопостроение. Закладка Агрегация

Построение карты возможно с использованием различных методов агрегации – максимизация, минимизация, сумма и различные типы средних величин.

Закладка «По формулам»

В данной закладке реализован автоматизированный расчет карт по предустановленным формулам - фильтры, необходимые для создания карт, устанавливаются программой автоматически. Карты также могут быть и статические, и динамические.

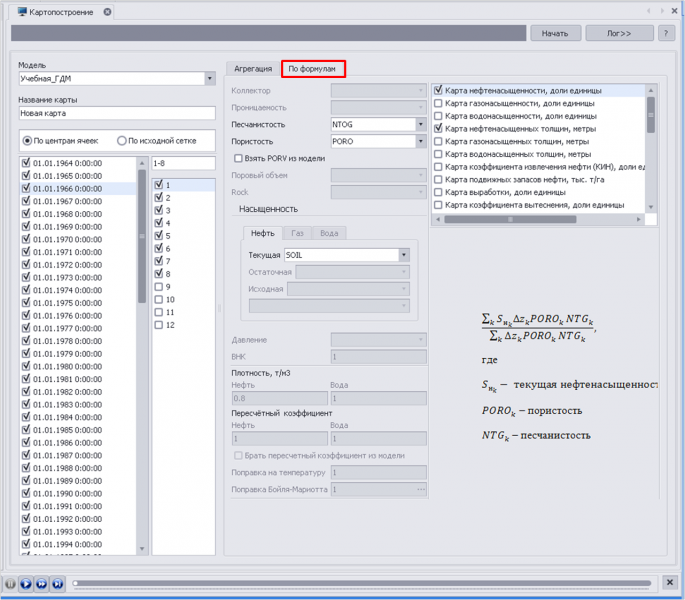

При выборе необходимой карты кубы определяются автоматически по типам (ключевым словам), но также их можно выбрать вручную. В правой части окна отображается формула с пояснениями, по которой строится карта.

Модуль Картопостроение. Закладка По формулам

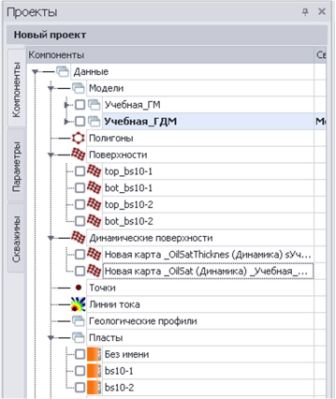

Особо следует отметить то, что можно одновременно построить все или несколько выбранных карт. Названия карт сформируются автоматически, построенные карты будут помещены в соответствующий раздел дерева проекта:

Дерево проекта

Всего в модуле Картопостроение в автоматизированном режиме можно построить около 30 типов карт.

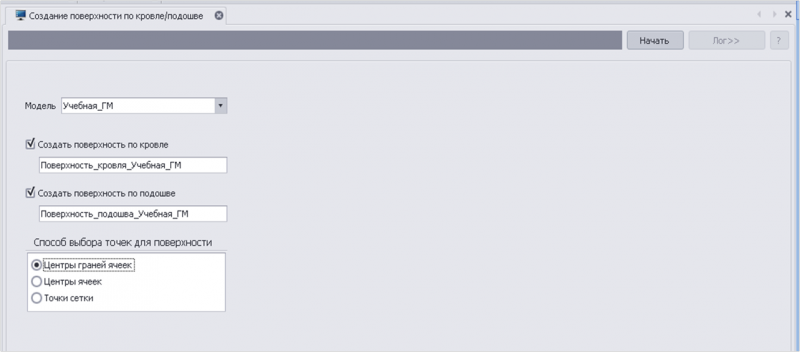

Для построения карт также используется процессор «Построение структурных карт по модели», с помощью которого можно создать поверхности по кровле/подошве пласта или коллектора. Процессор позволяет выбрать и способ построения карты - по центрам соответствующих граней ячеек, по центрам самих ячеек или по точкам сетки. В последнем случае карта по координатам точно соответствует сетке, без сдвига.

Процессор создания поверхности по кровле/подошве

В следующий раз мы подробнее остановимся на визуализаторах пользовательского режима работы в ПК «Ассистент».
