Сейсмическая интерпретация: OpendTect 6.0 и OpendTect Pro

Последнее сообщение
sirayr 83 3
Ноя 15

В декабре 2015 компания dGB Earth Sciences планирует релиз следующих продуктов в рамках проекта OpendTect:

OpendTect 6.0: open-source платформа для сейсмической интерпретации, которую можно использовать бесплатно в том числе и в коммерческих целях; функционал можно расширить open-source плагинами.
OpendTect Pro: платная надстройка на open-source версию OpendTect, которая включает Basemap, коннектор к Petrel, Thalweg Tracker (трекер сейсмических фаций), PDF 3D (сохранение 3D сессии в pdf документе), ray tracer для AVO атрибутов; а так же позволяет покупать коммерческие плагины. Цена на момент публикации: 1600 евро/год (за исключением налогов и других сборов).

Основная цель этого релиза - сделать OpendTect привлекательным не только для узких специалистов, использующих коммерческие плагины, но и для более широкой группы пользователей. Соотвественно в OpendTect 6.0 стоит ожидать обновленные workflows для стандартной сейсмической интерпретации, удобство в пользовании и оптимизированную скорость работы с данными. OpendTect Pro же дополняет базовую версию удобством пользования Basemap, позволяет экономить на лицензиях к Petrel-ю, демонстрировать результаты работы в 3D в pdf формате, и тд.

На момент опубликования этого сообщения OpendTect installer позволит установить официальный релиз 5.11 и бета-релиз 6.0. При установке так же можно скачать F3-Demo (данные в открытом доступе из Северного моря) и все имеющиеся коммерческие плагины, которые можно безлимитно использовать на F3-Demo.

Чтобы разобраться, что же все-таки бесплатно и за что придется заплатить, ознакомтесь с функционалом OpendTect, OpendTect Pro и коммерческих плагинов.

Чтобы быстро освоить OpendTect 6.0, OpendTect Pro и коммерческие плагины используйте Workflows doc (в начале каждого упражнения указаны необходимые лицензии), который составлен на основе F3-Demo.

Если вы студент и хотите чтобы ваш университет получил академическую лицензию, которая позволит использовать OpendTect Pro и коммерческие плагины для обучения и научной работы, то один из профессоров вашего университета должен взять это под свое шефство и заполнить Academic License Agreement, который можно найти здесь

В заключение, я работаю geoscientist-ом в Case Studies team в dGB Earth Sciences и 90% времени занят геолого-геофизическими проектами в OpendTect. Помимо этого нахожусь в непрерывном контакте с девелоперами, помогаю с тех.поддержкой и иногда участвую в тренингах. В этой ветке постараюсь оказывать неформальный русскоязычный support.

P.S. На данный момент продажей OpendTect в России занимается компания Klarenco.

sirayr 83 3
Дек 15 #1

Объявлена дата официального релиза: 11 января 2016 года.

для ценителей: вложенный файл - одностраничный комикс для маркетинговой кампании в условиях безжалостных цен на нефть

Вложение:
agb 124 10
Дек 15 #2

Любопытно, а в новом релизе компания dGB локализовала пакет и документацию на русском языке ? И надеюсь так же была исправлена ситуация, когда пакет не поддерживал возможность использования в названиях объектов, путях к данным и.т.д. символы кирилицы ? Наверное так же появился рускоязычный сайт поддержки пакета ? ;-)

sirayr 83 3
Дек 15 #3

@agb

Появилась возможность для языковой локализации, но перевода на русский пока нет. Это в моем to do листе - поразмыслить какими ресурсами это осуществить. Документация - следующий этап, а пока Google translate онлайн-документации в помощь. Использование кириллицы в названиях как-будто бы по-прежнему не поддерживается. Сайт существует только на английском языке.

agb 124 10
Дек 15 #4

sirayr:

       понятно. спасибо за информацию. жаль, что компания dGB решила не решать данные вопросы перед очередной попыткой выхода на Российский рынок. Мы вроде это проговаривали и прошлая попытка должны была это подтвердить. ну да ладно - в любом случае желаю Вам и компании dGB успеха !

sirayr 83 3
Дек 15 #5

Если быть предельно честным, то я не настолько хорошо знаком с ситуацией о маркетинге в России и с планами/попытками выхода на местный рынок, соотвественно не могу точно сказать какие решения были/будут приняты. Могу лишь предположить, что в силу изменившегося рынка изменились приоритеты.

На этом форуме я действую по своей инициативе как неформальная user-to-user русскоязычная поддержка. Мне лично очень интересен этот проект (собственно почему я и устроился в dGB) и я бы мог просто продвигать свою точку зрения внутри компании, однако мне было бы интереснее лоббировать мнение более широкой группы пользователей, которое к тому же в большинстве случаев имеет больший вес нежели субъективное мнение одного человека.

Хороший пример - поддержка кириллицы. Я встречал эту проблему очень давно (еще до работы в dGB) и просто переключился на латиницу. В моем 'списке' это было пренебрежимо малой проблемой, о которой я давно забыл. После вашего сообщения постараюсь выяснить этот вопрос, судя по всему актуальный для росссийских пользователей.

Спасибо за пожелания) и вам всего хорошего!

agb 124 10
Дек 15 #6

sirayr:

       я потратил почти год, работая в Klarenco, на попытку объяснить что стратегия применимая в других странах увы не обязана работать в России с точки зрения продвижения софта на рынок. Но в дополнение к тому, что экономическая ситуация была не самая лучшая, не удалось так же и достичь понимания со стратегией - так что просто желаю вам не наступать на те же грабли. ;-)

Faza 85 4
Янв 16 #7

Sirayr,
 а вы не могли бы выложить сюда презентацию на русском о функциональных возможностях OpendTect ?

И что скажете о сейсмофациальном анализе?

sirayr 83 3
Янв 16 #8

@agb

Поддержка кириллицы по-прежнему в планах, но сроки реализации не известны.

@Faza

У меня нет практически никаких материалов на русском, уточню у нашего российского агента - если есть что-то выложу сюда, если нет постараюсь найти время для перевода и тоже выложу сюда (но позже). А какого рода материалы интересуют в первую очередь? Вот такие коротенькие материалы о лицензировании и функционале? Субтитры вот к подобным ознакомительным видео и видео о новом релизе? Или переведенную маркетинговую презентацию?

sirayr 83 3
Янв 16 #9

@Faza

Сейсмофациальный анализ возможен при наличии плагина Neural Networks:

1) классификация (кластеризацию) участков трасс с помощью самообучающихся (unsupervised) нейронных сетей: можете посмотреть видео или выполнить упражнения Waveform Segmentation - Quick UVQ (быстрый воркфлоу для сейсмофациального анализи вдоль горизонта) и/или Waveform Segmentation - Standard UVQ (полнофункциональный воркфлоу, который позволяет работать не только вдоль горизонта и использовать классификацию по нескольким входным данным, хотя упражнение показывает только тот же самый анализ вдоль горизонта).

2) обучение нейронных сетей с учителем (supervised): одно из наиболее частых применений - предсказание путей миграции углеводородов по сейсм.данным - видео и упражнение ChimneyCube

3) помимо этого нейронные сети могут быть использованы для мультиатрибутных нелинейных предсказаний на основе скважинных данных (но это уже за рамками сейсмофациального анализа как мне кажется?)

Первый два пункти реализованы и для 2D и для 3D сейсмики, третий пункт - только для 3D сейсмики.



sirayr 83 3
Янв 16 #10

OpendTect 6.0 и OpendTect Pro были успешно запущены 11 января (пока без плагинов от ArkCLS, об этом напишу как будет информация). Для того, чтобы получить бесплатную лицензию на 7 дней достаточно заполнить простую форму на сайте.

astarobin 28 4
Янв 16 #11

При инсталяции бесплатной версии OpendTect появляется сообщение об ошибке:

"Error: Didn't have permission to write to: C:\DOCUME~1\CC2D~1\LOCALS~1\Temp\ñòàðîáèíåö_od_instmgr\images.zip

This access is mandatory".

Не подскажите, в чем может быть дело

sirayr 83 3
Янв 16 #12

@astarobin

Думаю, проблема в отсутствии поддержки кириллицы. Как уже писал выше:

sirayr wrote:

Поддержка кириллицы по-прежнему в планах, но сроки реализации не известны.

Выход из положения:

1. Создать папку, например C:\Apps (сюда будет установлен OpendTect)

2. Создать папку, например C:\Apps\user (OpendTect сохраняет некоторые файлы в пользовательскую папку, но поскольку предполагаю, что имя пользователя у Вас так же на кириллице, то нужно альтернативное место на латинице).

3. Для того, чтобы проинформировать OpendTect о том, что вместо пользовательской папки должна быть использована папка C:\Apps\user, необходимо создать новую Системную Переменную (environmental variable) DTECT_HOME со значением C:\Apps\user.
Для этого нужно:

  • В качестве администратора, открыть список Системных Переменных: как это сделать зависит от операционной системы (обычно Контрольная Панель > Система (Свойства Системы) > Дополнительно (вкладка Дополнительно) > Системные переменные).
  • Под списком Системных переменных нажать кнопку Создать и ввести имя новой переменной DTECT_HOME со значением C:\Apps\user.
  • Перезагрузить компьютер.

4. Начать установку OpendTect, выбрать C:\Apps в качестве папки, куда будет установлен OpendTect.

5. (Для удобства) после установки в папке C:\Apps\6.0.0\bin\win64\Release\ кликните правой кнопкой мыши на od_main.exe и создайте ярлык на рабочем столе для быстрого доступа.

astarobin 28 4
Янв 16 #13

sirayr, спасибо!

Попробую. Результат сообщу, м.б. кому-нибудь еще пригодится.

astarobin 28 4
Янв 16 #14

Да, оказалось, что проблема с инсталляцией действительно связана с отсутствии поддержки кириллицы. При инсталляции с именем администратора на латинице все получилось. Однако удалось поставить программу OpendTect только под Windows 7. Под Windows XP и 8.1 программа успешно инсталлируется, но не зарускается. М.б. работа под этими ОС не предусмотрена?

astarobin 28 4
Янв 16 #15

sirayr

Прошу прощения, я поторопился с предыдущей записью. В соответствии с Вашей рекомендацией после создания папки C:\Apps\user и новой системной переменной  DTECT_HOME со значением C:\Apps\user в Windows8.1 и инсталляции программа заработала.

Спасибо!

sirayr 83 3
Янв 16 #16

astarobin

Вот и отлично, что с установкой разобрались, а я все никак не мог собраться и Вам ответить. Попытался на днях на Windows 8.1 сделать так, чтоб OpendTect не запустился совершая различные диверсии, но так и не смог - запускался как ни в чем не бывало.

На данный момент OpendTect поддерживается во всех последних версиях Windows 7, 8, 10 (за исключением Vista и с недавних пор XP), Linux (SuSE/OpenSuSE/RedHat/CentOS) и Mac.

Подробная информация о системных требованиях - здесь.

sirayr 83 3
Мар 16 #17

Faza: информации на русском не нашел и не приготовил. Если ты в Москве и по-прежнему заинтересован, я бы предложил подключить нашего агента (компания Кларенко), они бы сделали небольшую презентацию на русском для твоей компании? могу так же предложить неформальную беседу со своей стороны в качестве альтернативы =)

sirayr 83 3
Мар 16 #18

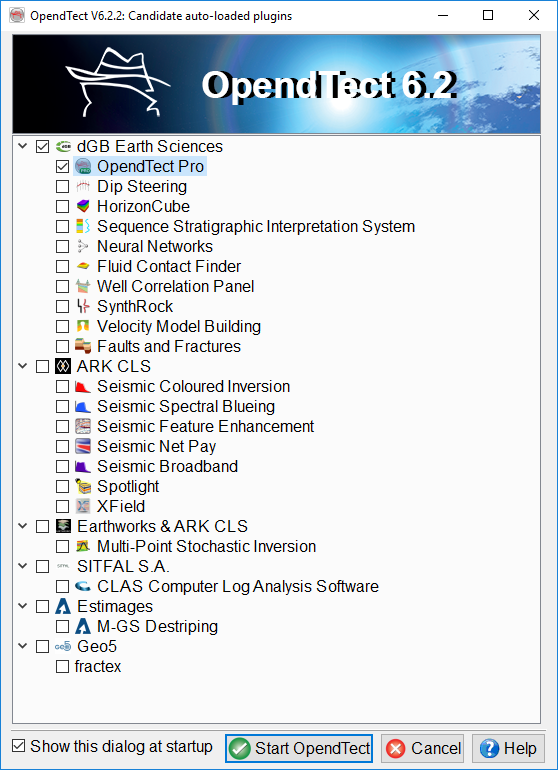

10 марта вышли следующие обновления (детали обновлений можно узнать внизу страницы в Release Notes):

  • релиз OpendTect 6.0.1
  • Petrel* Plugin Installer For OpendTect Pro (обновления для плагина в Petrel-e)
  • появились плагины от ArkCLS для OpendTect 6.0

Временная акция (80%-ная скидка): 3200 евро за год аренды OpendTect Pro Plus:

  • OpendTect Pro: базовый функционал + basemap, PDF 3D, PetrelDirect, Thalweg Tracker, AVO атрибуты;
  • плагины от ArkCLS: Spectral Blueing, Colored Inversion, Net Pay и Feature Enhancement;
  • плагин от Sitfal: CLAS (петрофизический модуль).
astarobin 28 4
Май 16 #19

На днях я закончил статью, которая называется "Пикинг отражающих горизонтов в OpendTect".

В этой статье, которая базируется на материалах руководства «Introduction To OpendTect and OpendTect Pro» компании dGB Earth Sciences, рассматриваются различные варианты пикинга отражающих горизонтов, реализованные в системе интерпретации данных сейсморазведки OpendTect.

Cкачать эту статью можно бесплатно по ссылке:

https://yadi.sk/d/QRm-ivxxrQhFW.

sirayr 83 3
Июн 16 #20

3 июня вышли следующие обновления (детали можно узнать внизу страницы в Release Notes):

  • релиз OpendTect 6.0.3
  • Petrel* Plugin Installers For OpendTect Pro (обновления для плагина в Petrel-e)

На данный момент основная работа ведется над стабилизацией системы и улучшением имеющегося функионала:

  • интерпретация горизонтов/разломов (бесплатная часть)
  • basemap (OpendTect Pro)

Из новенького:

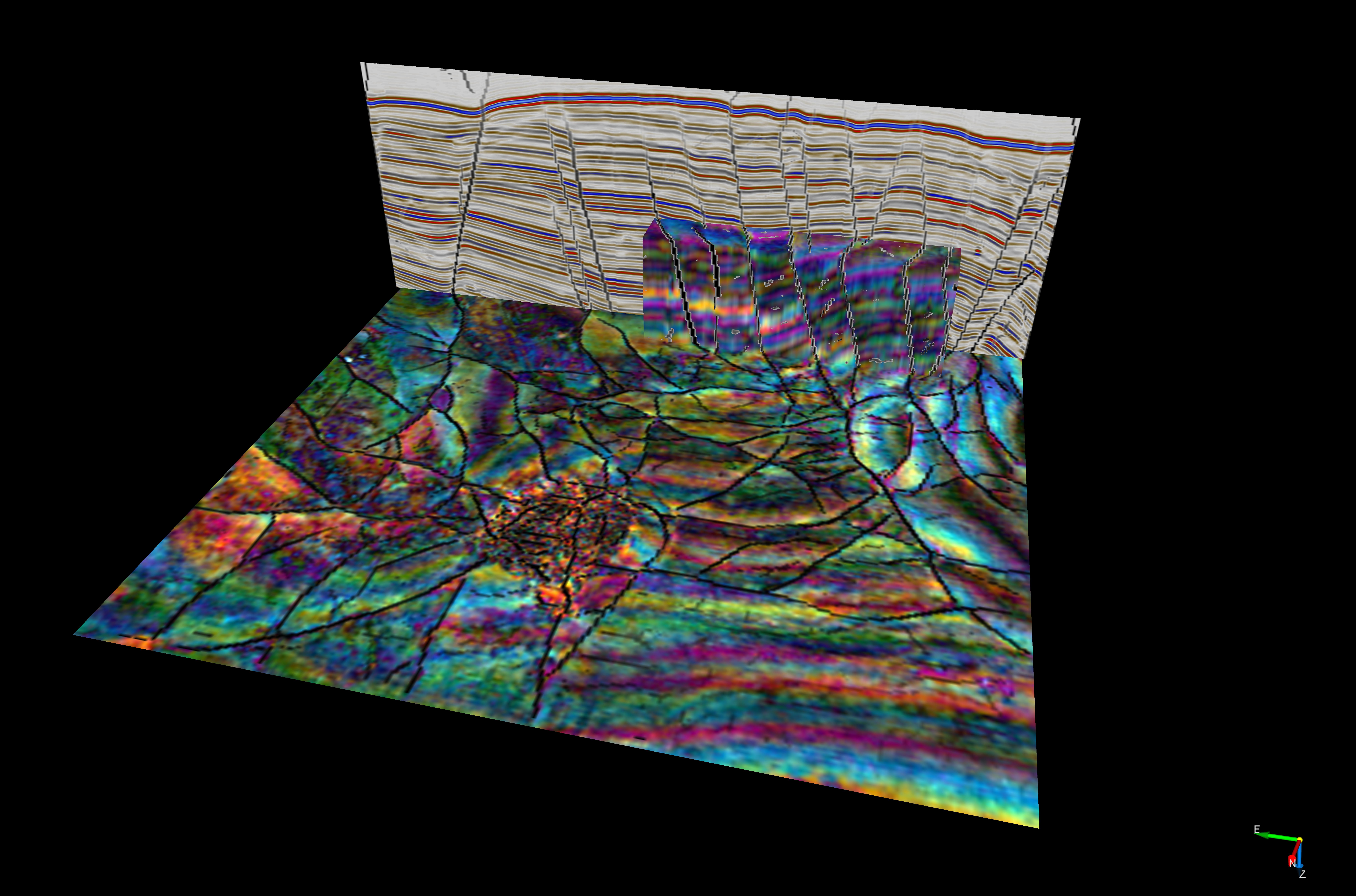

  • Unconformity tracker (входит в коммерческий плагин Dip-Steering): строит поверхность между выбранными маркерами в скважинах или пропикированными точками (pickset-а), которая между скважинами контролируется полем сейсмических дипов (углов наклона отражающих площадок)
  • Radial Basis Function gridding (входит в OpendTect Pro) - новый алгоритм для гриддинга 2D горизонтов

Рассказать подробнее и/или продемонстрировать софт могу в Whatsapp/Telegram по номеру +31630837107 или в skype с логином dgbayrat.

sirayr 83 3
Июл 17 #22

Актуальная версия на сегодняшний день - OpendTect 6.0.6, и в ближайшие пару недель должна выйти 6.0.7 (напомню это патч-релиз с баг-фиксами и небольшими улучшениями). Помимо этого этим летом планируется бета-релиз 6.2 с новыми фичами (подробности позже).

На данный момент работаю над более подробным освещением OpendTect на русском языке в группе вконтакте https://vk.com/opendtect: на странице группы рядом с вкладкой Информация нажмите на вкладку OpendTect: краткое описание. Повторное нажатие на название вкладки откроет эту информацию в отдельной странице (это так называемая вики-страница вк). Здесь вы можете найти как сторонние ссылки (выделены синим со стрелочкой) на в основном англоязычные ресурсы, так и ссылки на другие вики-страницы в вк (выделены синим без стрелочки). Группа находится на стадии пополнения информацией. В планах короткие практические посты о сейсмической интерпретации в целом на примере OpendTect - вступаем =) Это на данный момент единственный подобный ресурс на русском языке, и буду рад услышать, что интересно в первую очередь.

P.S. Буду в отпуске в России с 6 по 17 июля, если есть желание законнектиться и пообщаться чекайте мои передвижения и пишите в вотсап или телеграм все по тому же номеру +31630837107:

  • Казань: 6 июля
  • Бугульма: 8-11 июля
  • Санкт-Петербург: 12-16 июля
Vasiliy 12 2
Авг 17 #23

Здравствуйте!

Мы с коллегами решили попробовать провести геофизическую интерпретацию в бесплатной версии OpendTect.

Работаем с данными 2D сейсмики.

Пока проект в начальной стадиии, но уже появились следующие вопросы:

1. Можно ли увеличить шрифт подписей названий профилей при трехмерной визуализации? По умолчанию шрифт очень маленький.

2. На временных разрезах (в режиме 2D Viewer) отсутствуют номера профилей в точках пересечения с другими профилями. Возможно ли их как-то включить?

3. Можно ли регулировать количество точек при экспорте 2D геометрии? Например, через 10 или 20 трассс?

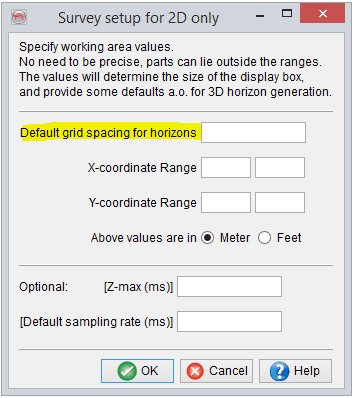

4. Можно ли изменить параметр "Default grid spacing for horizons" в проекте? (см. рисунок). При создании проекта шаг сетки был задан слишком мелкий из-за чего теперь гридинг идет очень долго :(

 Буду очень благодарен за помошь!

sirayr 83 3
Авг 17 #24

Привет и добро пожаловать в мир OpendTect! Ответы ниже, к вопросам 1, 2 и 4 еще и скриншоты прилагаются =)

Vasiliy wrote:

1. Можно ли увеличить шрифт подписей названий профилей при трехмерной визуализации? По умолчанию шрифт очень маленький.

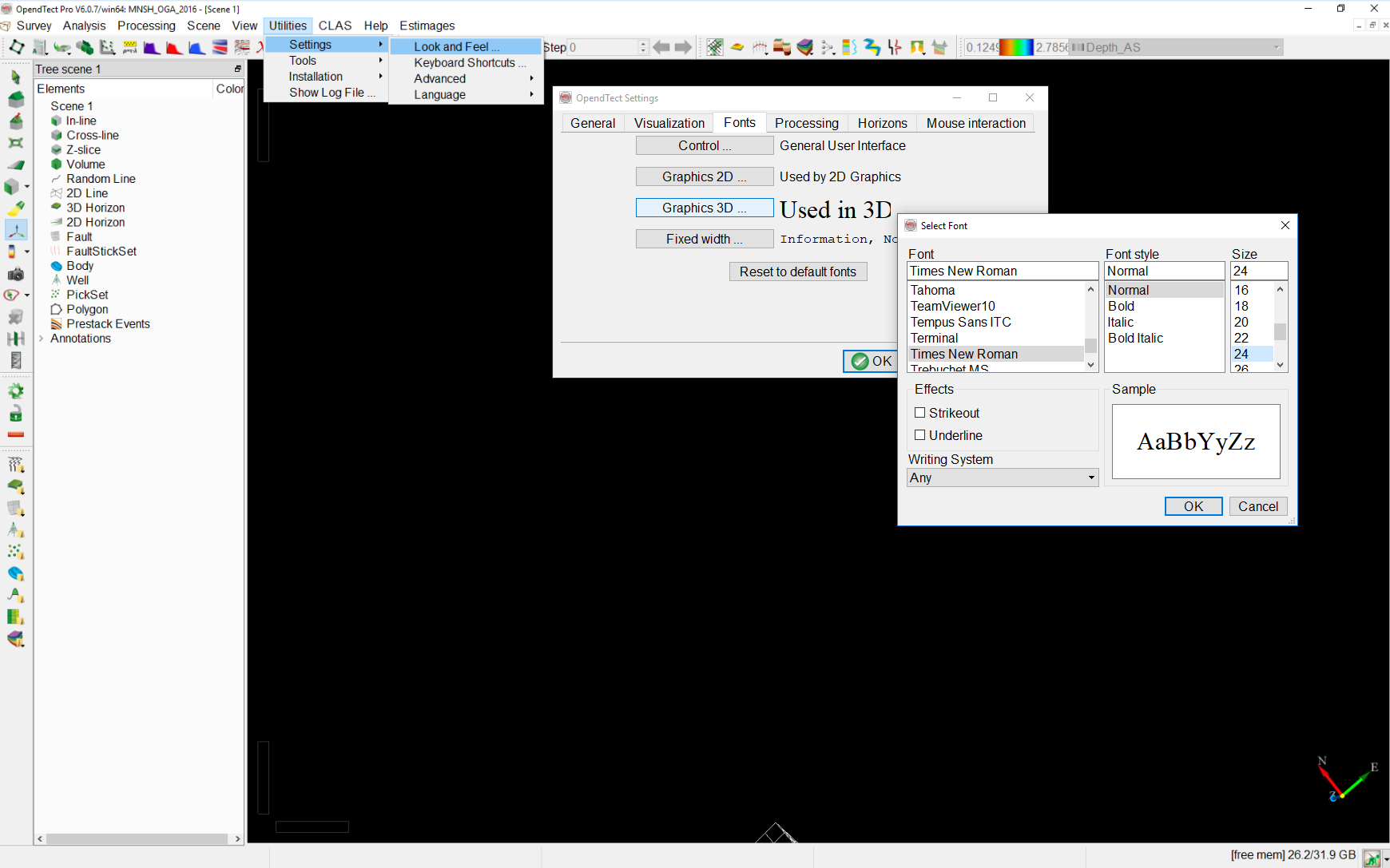

Выбрать меню Utilities > Settings > Look & Feel, в окне OpendTect Settings во вкладке Fonts нажать на кнопку Graphics 3D и изменить Size. Это изменение будет действительно для 2D линий, добавленных после изменения.

Vasiliy wrote:

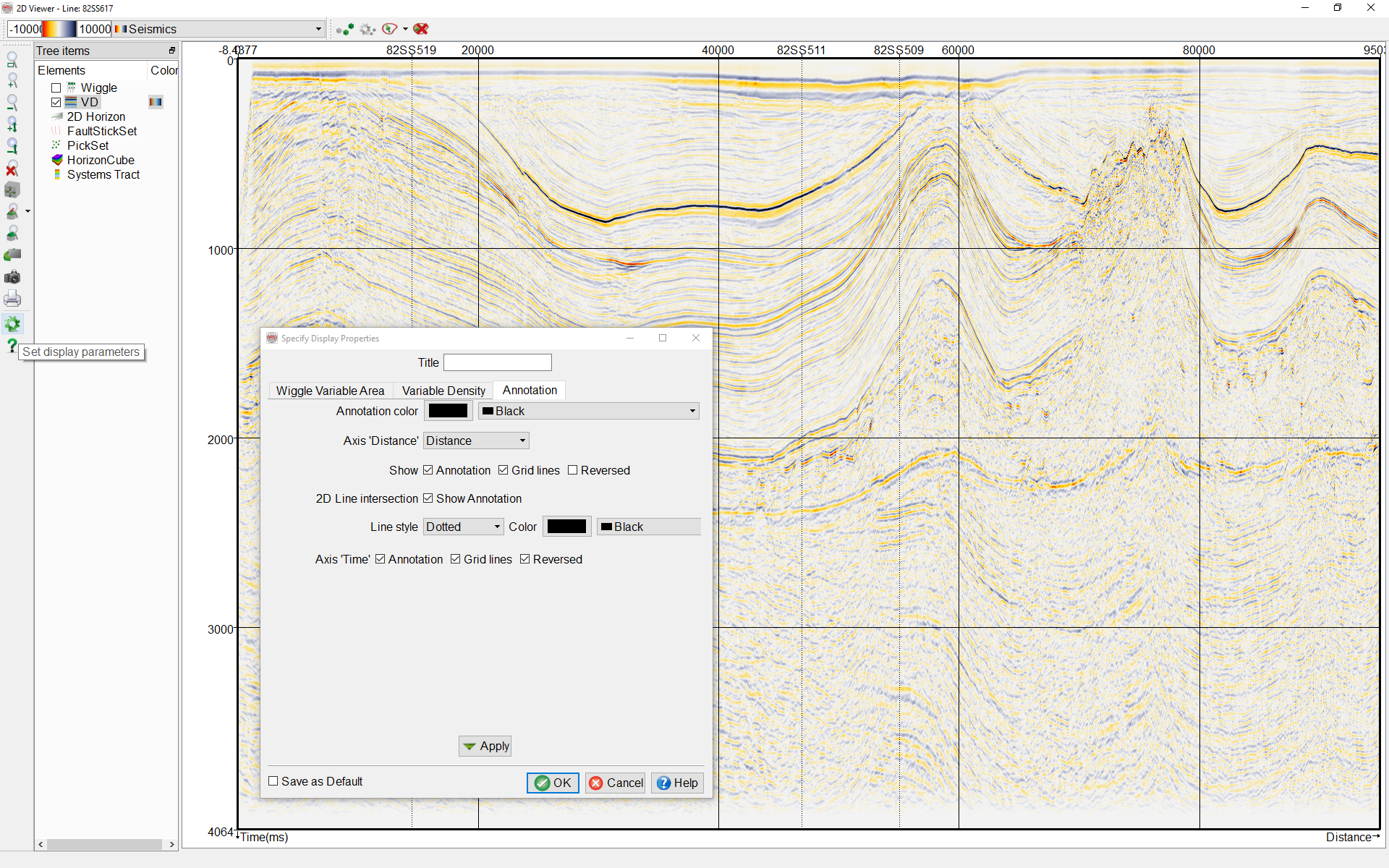

2. На временных разрезах (в режиме 2D Viewer) отсутствуют номера профилей в точках пересечения с другими профилями. Возможно ли их как-то включить?

Нажать на иконку Set display parameters (шестеренка) или просто правой кнопкой мыши на сейсмике > Properties, затем во вкладке Annotation для 2D Line Intersection отметить чек-бокс Show Annotation.

Обратите внимание, что пересечения будут показаны только для 2D линий в которых существует отображенный набор данных. Набор данных - это название сейсмики/атрибута, все наборы 2D сейсмических данных можно посмотреть в менеджере (в главном окне есть иконка с трассами либо через меню Survey > Manage > Seismics > 2D): каждый элемент в этом списке - отдельный набор, двойным щелчком на название можно посмотреть какие линии в нем.

Vasiliy wrote:

3. Можно ли регулировать количество точек при экспорте 2D геометрии? Например, через 10 или 20 трассс?

Нет, ни при экспорте 2D геометрии (линии), ни при экспорте 2D горизонта. А что вы хотите сделать?

Однако пытаясь предугадать, что вы хотите разрядить 2D интерпретацию перед гриддингом, могу предложить следующее:

- в дереве правой кнопкой мышки на название 2D горизонта > Workflows > Derive 3D Horizon, выбрать Algorithm = Extension Number of steps = 1 (минимально возможной параметр) -->> таким образом создадите 3D горизонт, повторяющий 2D горизонт (единственно, при этом теряется информация о 2D линиях)

- в окне Manage 3D Horizons (открывается либо через иконку с зеленой поверхностью из главного окна либо через Survey > Manage > Horizons > 3D) нажав на иконку Copy можно скопировать 3D горизонт задав шаг в Area Subselection.

- затем получившийся горизонт можно сгриддить нажав на него в дереве > Tools > Gridding

Vasiliy wrote:

4. Можно ли изменить параметр "Default grid spacing for horizons" в проекте? (см. рисунок). При создании проекта шаг сетки был задан слишком мелкий из-за чего теперь гридинг идет очень долго :(

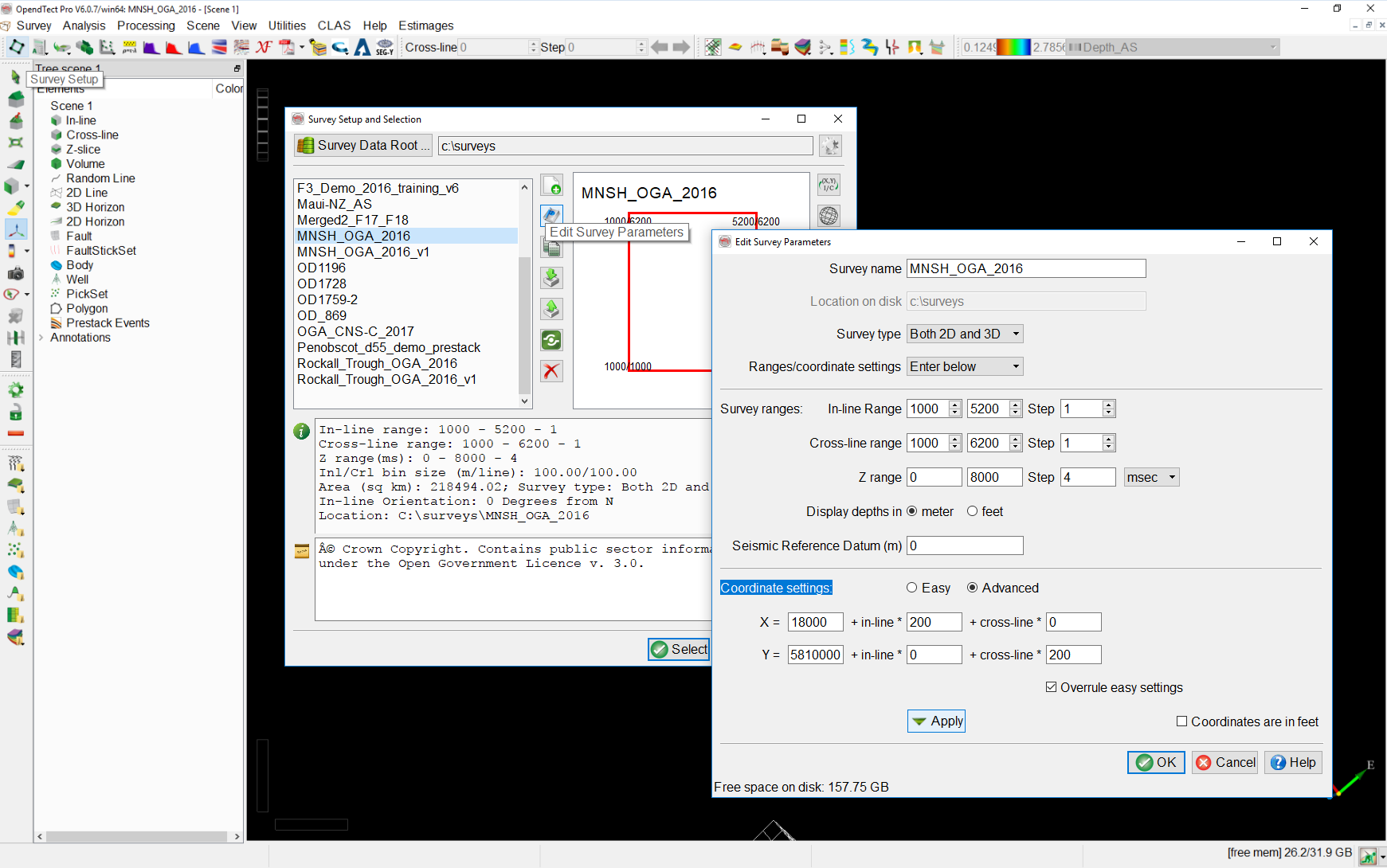

Да, открыв Survey Setup and Selection (либо нажав на иконку в виде зеленого квадратика либо через меню Survey > Select/Setup) и для выбранного проекта нажав на иконку Edit Survey Parameters, в окне Edit Survey Parameters:

- переключить Coordinate Settings на Advanced

поменять шаг по X и Y

- отметить чек-бокс Overrule easy settings

нажать Apply, а затем OK

Обратите внимание, что поскольку OpendTect зародился как софт для 3D интерпретации, на данный момент  проект всегда обязан иметь уникальную 3D геометрию. Вся 3D сейсмика и все 3D горизонты в проекте привязаны к этой геометрии (гриду), и в случае с 3D сейсмикой менять ее не стоит. В случае если проект имеет только 2D данные, эта геометрия служит гридом для всех 3D горизонтов и можете ее спокойно поменять (конечно, могут возникнуть небольшие проблемы с отображением уже имеющихся 3D горизонтов и возможно их придется переделать).

sirayr 83 3
Авг 17 #25

Форумчане, заглядывайте ко мне на страницу vk.com/opendtect - выкладываю там в основном оригинальный контент по сейсмической интерпретации в OpendTect. Это своего рода мой личный блог, вступайте, обсуждайте, делитесь своими мыслями =)

Vasiliy 12 2
Авг 17 #26

Большое спасибо за развернутые ответы, Sirayr!

По пунктам 1 и 4 все понял – попробовал, сработало!

В п. 3 (Экспорт 2D геометрии) мы хотели выгрузить текстовый файл и построить схему профилей в Surfer. Файл получается очень большой, но работать с ним можно, так что это не такой уж принципиальный вопрос.

Предложенный Вами способ разрядки перед гриддингом мы тоже обязательно опробуем!

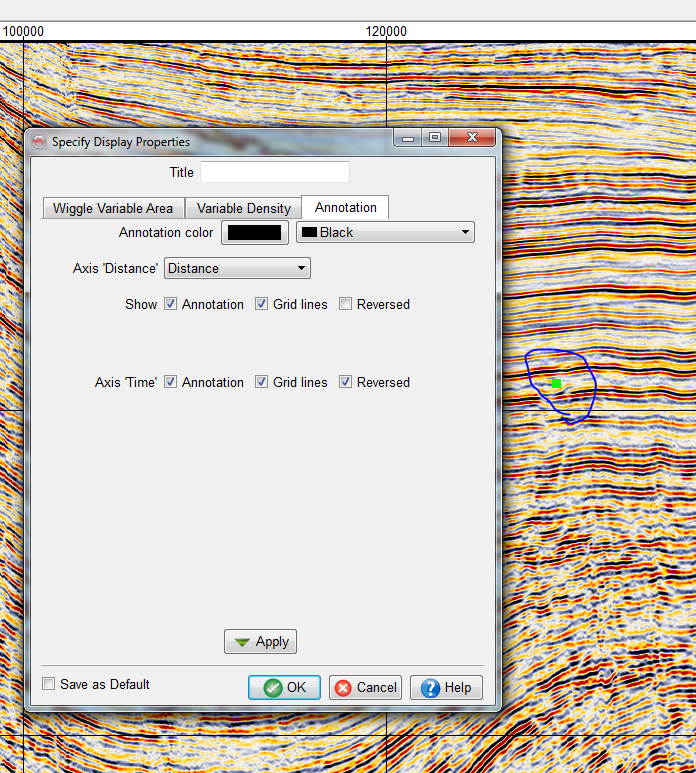

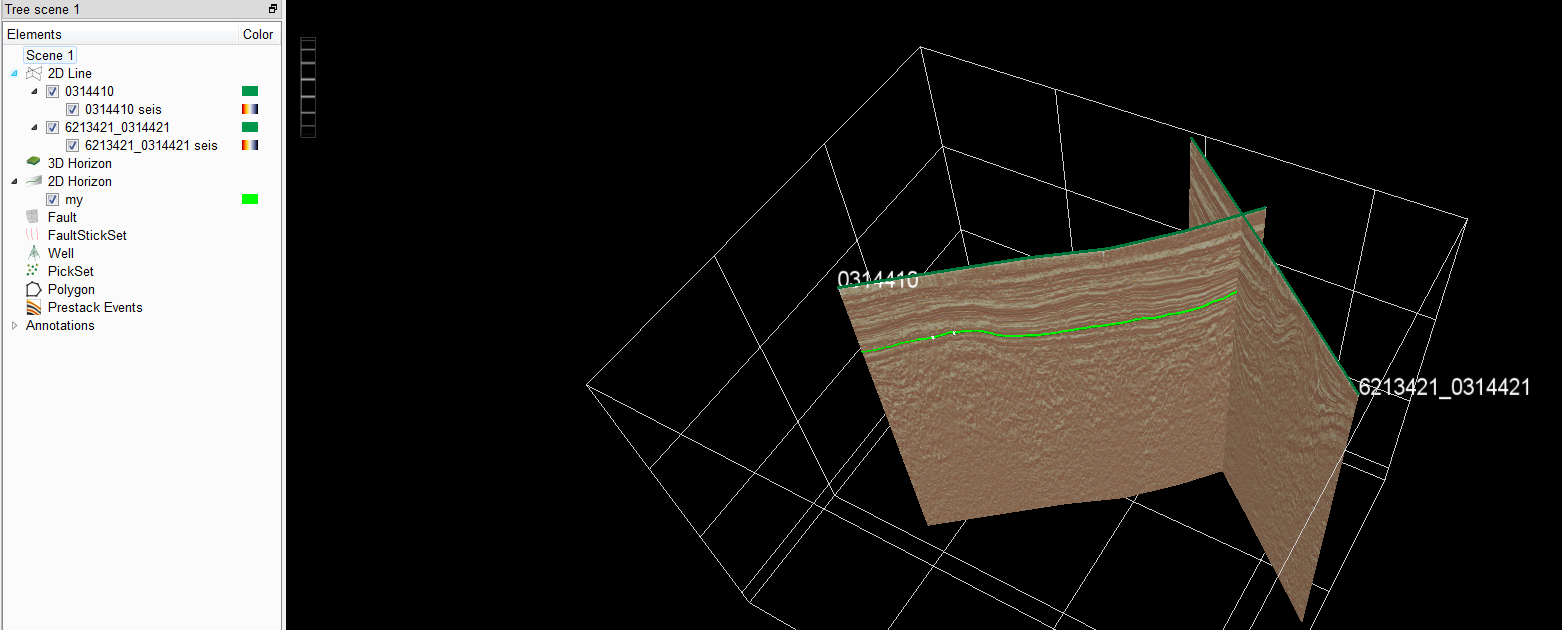

А вот с пунктом 2 (На временных разрезах в режиме 2D Viewer отсутствуют номера профилей в точках пересечения с другими профилями) пока не получается. Для теста я завел два пересекающихся профиля (рис.1) но в 2D Viewer так и не появилась заветный чекбокс! (рис 2). В менеджере сейсмики я вижу эти два профиля. В 2D Viewer вижу точку (на рис.2 обведена синим), в которой 2D горизонт пересекает рассматриваемый профиль, и где я ожидаю увидеть линию пересечения.

Может ли быть, что эта функциональность доступна только в про версии?

У нас версия 6.0.7 (win64) бесплатная редакция.

Вложение:
sirayr 83 3
Авг 17 #27

@Vasiliy

Этот функционал доступен в бесплатной версии OpendTect. Судя по вашим картинкам, проблема в том, как вы импортировали данные. В вашем случае вы импортировали два segy файла в разные наборы данных, которые вы назвали 0314410 seis (этому набору принадлежит одна 2D линия 0314410) и 6213421_0314421 seis (этому набору принадлежит одна 2D линия 6213421_0314421). Вместо 0314410 seis  и 6213421_0314421 seis эти файлы должны быть импортированы в один набор данных, который можно назвать например Seis.

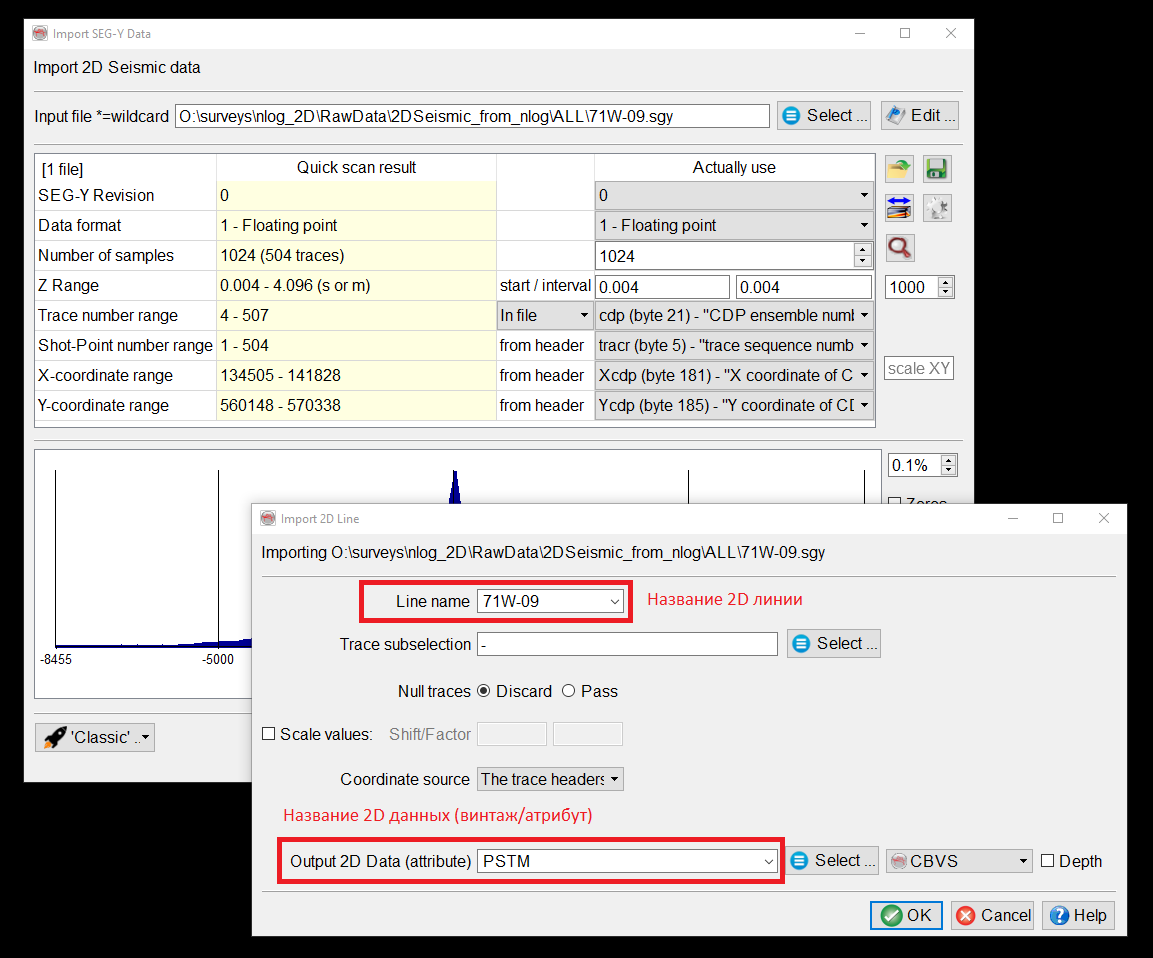

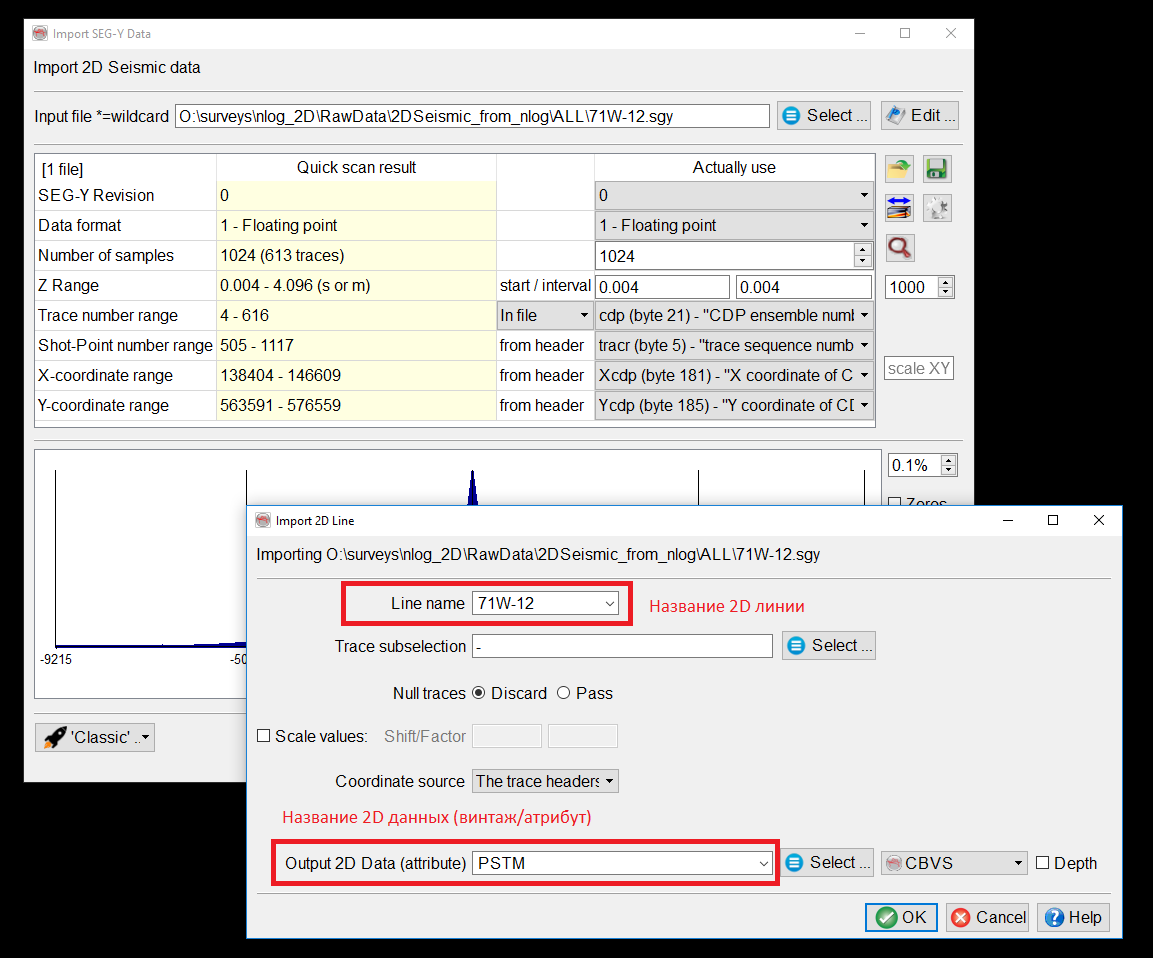

На прикрепленных картинках 01 и 02 пример того, как должны были быть импортированы два SEGY файла в один набор данных (название винтажа или атрибута) под названием PSTM.

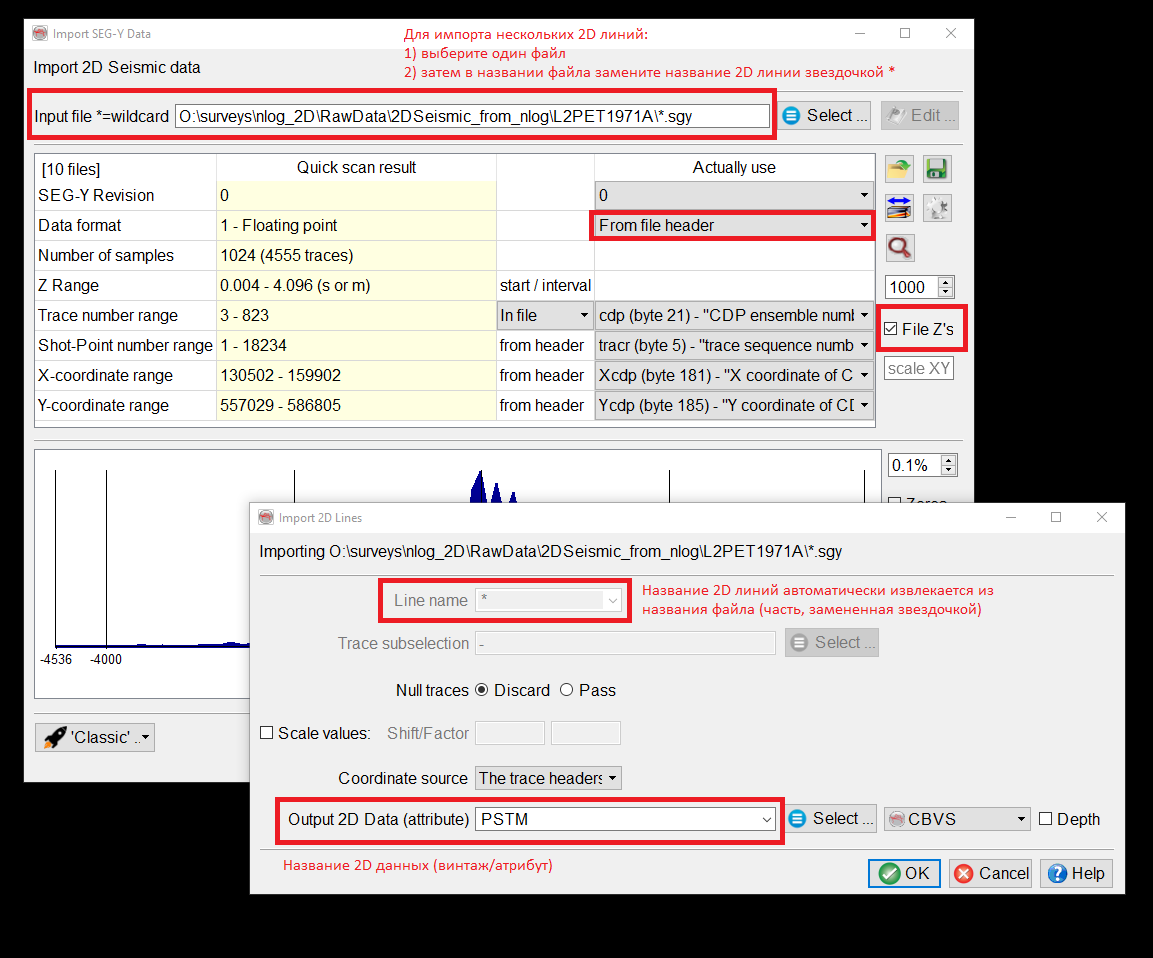

Конечно, проще импортировать все segy файлы одновременно. На картинке 03 - пример того, как работает импорт нескольких 2D segy файлов в один набор данных:

- выбрать один segy файл;

- заменить в названии файла звездочкой ту часть, которая является названием линии (то есть файлы должны называться к примеру PSTM_Line1.sgyPSTM_Line2.sgy, .... тогда нужно будет выбрать первый файл и заменить в его названии PSTM_*.sgy)

-  выбрать Data format = From File Header, если отличается формат 2D segy файлов

- отметить галочку File Z's если отличается длина записи и/или семплинг 2D segy файлов

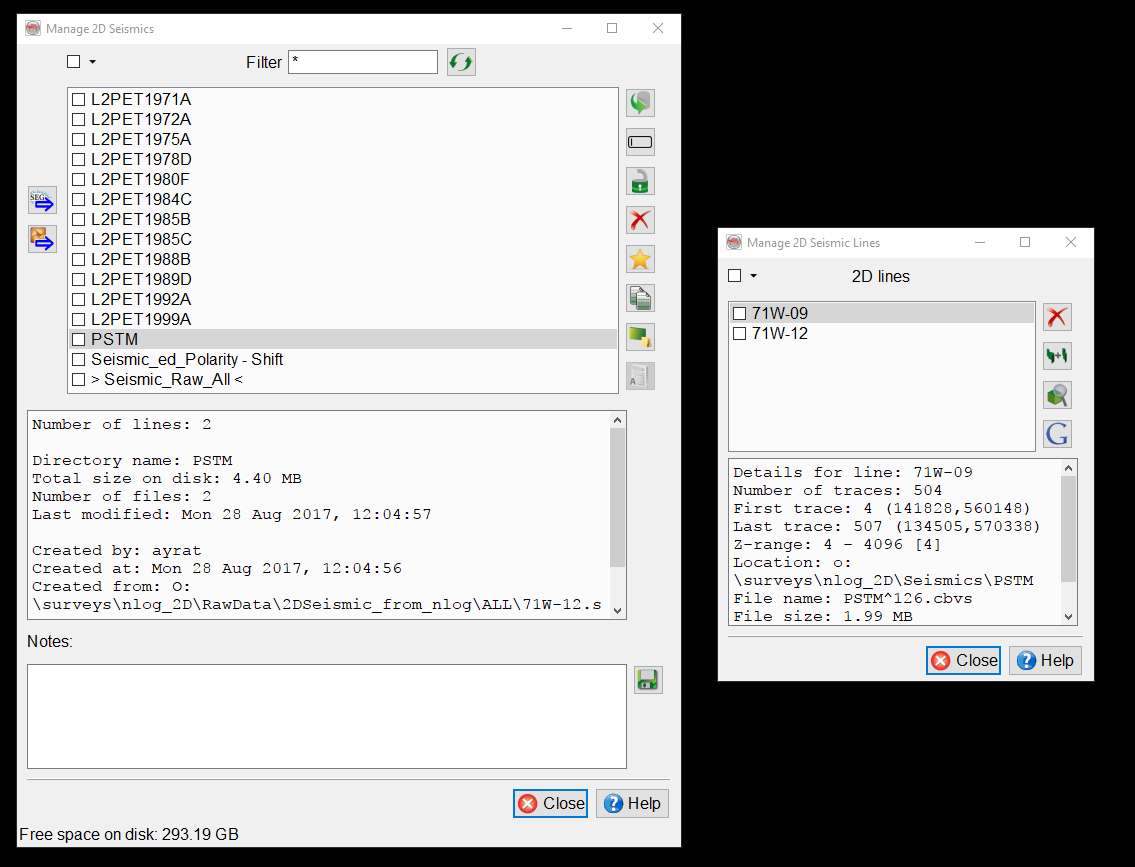

По завершении импорта в Manage 2D Seismics (картинка 04), будет набор данных, содержащий обе линии. Отображение этого набора данных в 2D viewer-е будет иметь пересечение.

Vasiliy 12 2
Авг 17 #28

Благодарю еще раз, Sirayr!

У меня получилось импортировать всю съемку разом и стали видны пересечения профилей.



Vasiliy 12 2
Ноя 17 #29

@Sirayr

Здравствуйте!

Появились еще вопросы по работе с программой.

1. В руководстве указано, что крупные разломы, которые хорошо прослеживаются на нескольких профилях, можно сразу добавлять в элемент Fault. Однако, пункт меню "New" всегда неактивен. Почему так? Я предполагаю, что в новых  версиях добавление разлома всегда идет через панель "Fault Stick Control", а меню "New" забыли убрать. Но хотелось бы ясности в этом вопросе. Также, мне кажется, что через "New" удобно было бы задавать имя большого разлома и потом уже добавлять к нему элементы из FaultStickSet.

2. Похоже, нашли небольшой баг. При импорте маркеров по скважине они появляются в диалоговом окне Display properties (в поле Display markers) не сразу, а только после перезагрузки OpendTect.

3. Возможно ли как-то настроить масштаб разреза (вертикальный и горизонтальный) при выводе на печать?

4. Не планируется ли в будущих версиях OpendTect, сделать так, чтобы:
-  при загрузке разреза по какому-либо профилю в 2D Viewer этот профиль выделялся бы каким либо образом  (изменением толщины лини, либо изменением окраски)  в 3D сцене среди остальных профилей;
- при выделении какого-либо профиля в 3D сцене автоматически
вызывался 2D Viewer с разрезом по этому профилю.

По опыту работы такой режим очень удобен.

Буду благодарен за ответы.



Вложение:
sirayr 83 3
Ноя 17 #30

@Vasiliy приветствую и рад слышать, что пользуетесь OpendTect!

1. В  Survey setup and selection нажав на Edit survey parameters можно поменять Survey type на Both 2D and 3D - в этом случае опция доступна. Наверное программисты случайно (или умышленно?!) отключили Fault > New для чисто 2D проектов.

2. Встречал такое. Вроде бы перезагружать OpendTect не обязательно, достаточно убрать скважину из дерева 3D scene и добавить ее заново?

3. Нет. Был недавно разговор про то, чтоб улучшить функционал для печати в Basemap, но про 2D вьюеры пока даже речи не было.

4. Нет.

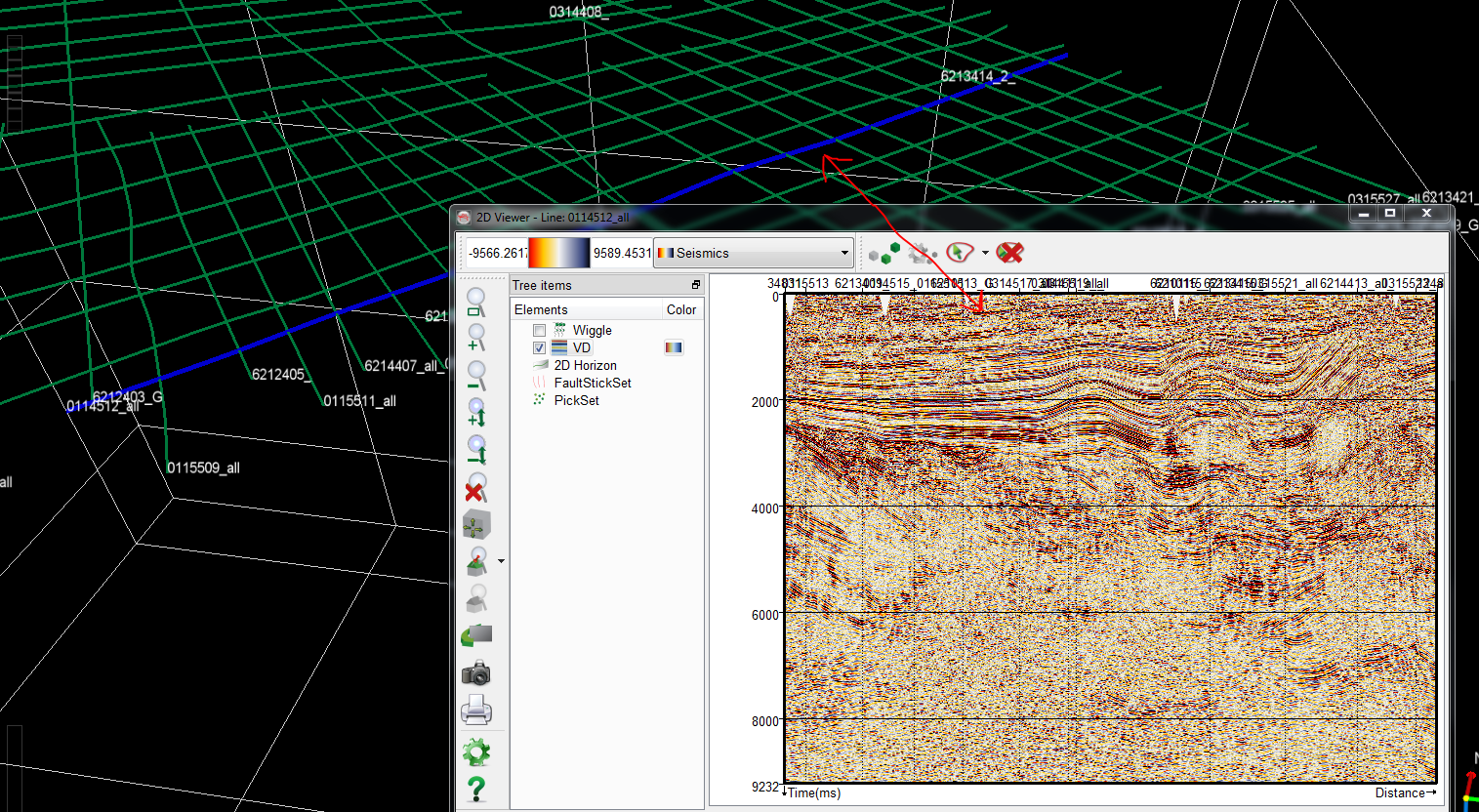

4.1. Курсор в 2D вьюере дублируется курсором в 3D сцене. Этого недостаточно? Может быть проблема в том, что курсор плохо заметен? Попробуйте поменять его цвет и форму в Scene Properties (эти параметры применимы только к дублирующему курсору, а не к основному).

4.2. У меня нет под рукой OpendTect... если в 3D сцене кликнуть правой кнопкой мыши на 2D линию в опции Display есть ли Show in 2D viewer? (не помню точно, может это только для 3D данных).. Если нет, то тогда самое удобное в бесплатной версии - кликнуть правой кнопкой мыши на атрибут в дереве > Display > Show in 2D viewer. Видимо, это не очень удобно?

Спасибо за вопросы и предложения по улучшению! 1 и 2 попрошу наших программистов исправить, а 3 и 4 занесу в список пожеланий. Но буду честен, список пожеланий очень большой и приоритет отдаётся платному функционалу и жизненно необходимому бесплатному.

sirayr 83 3
Ноя 17 #31

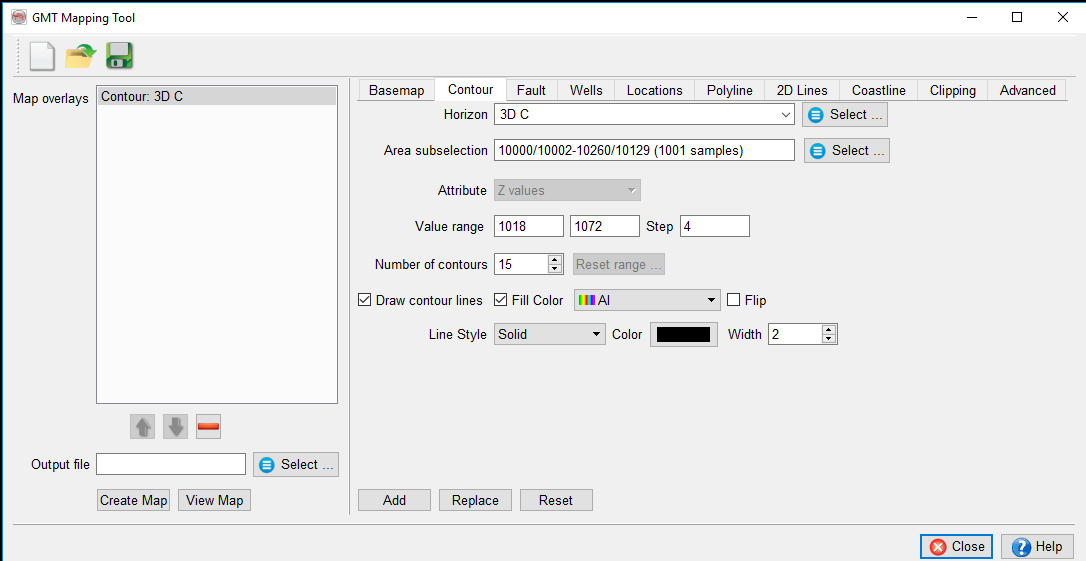

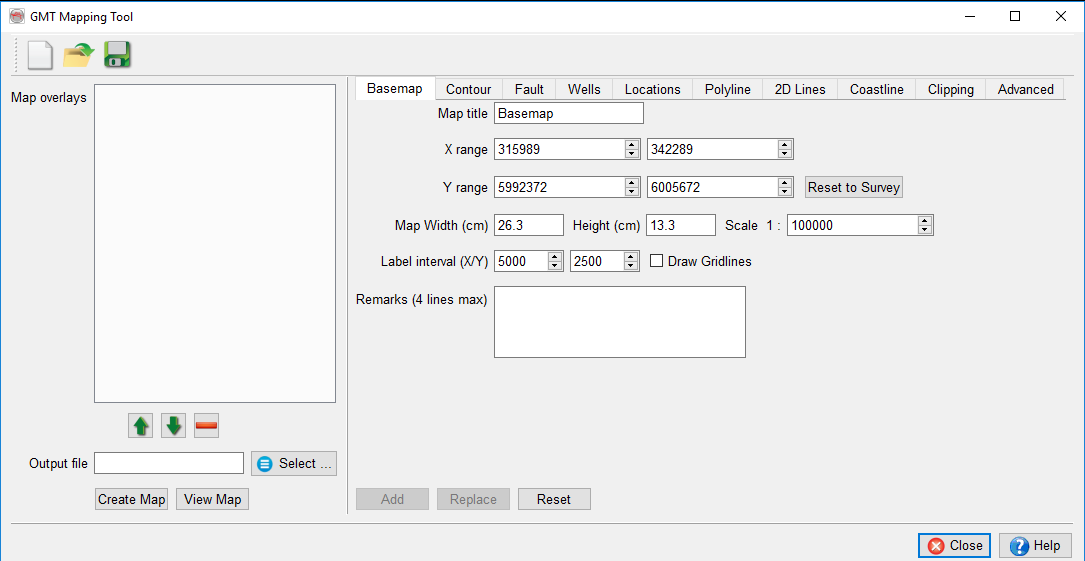

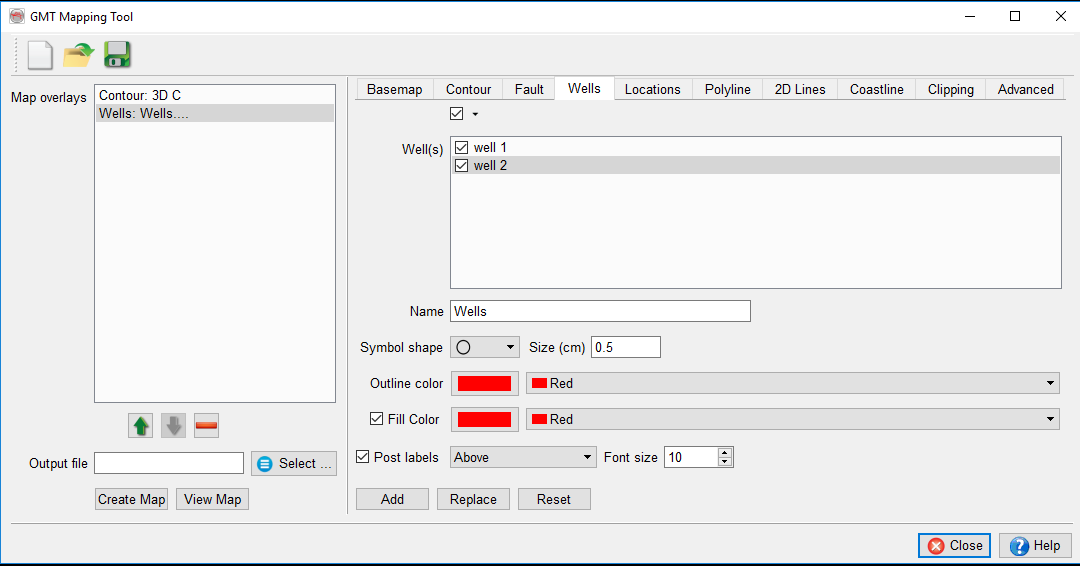

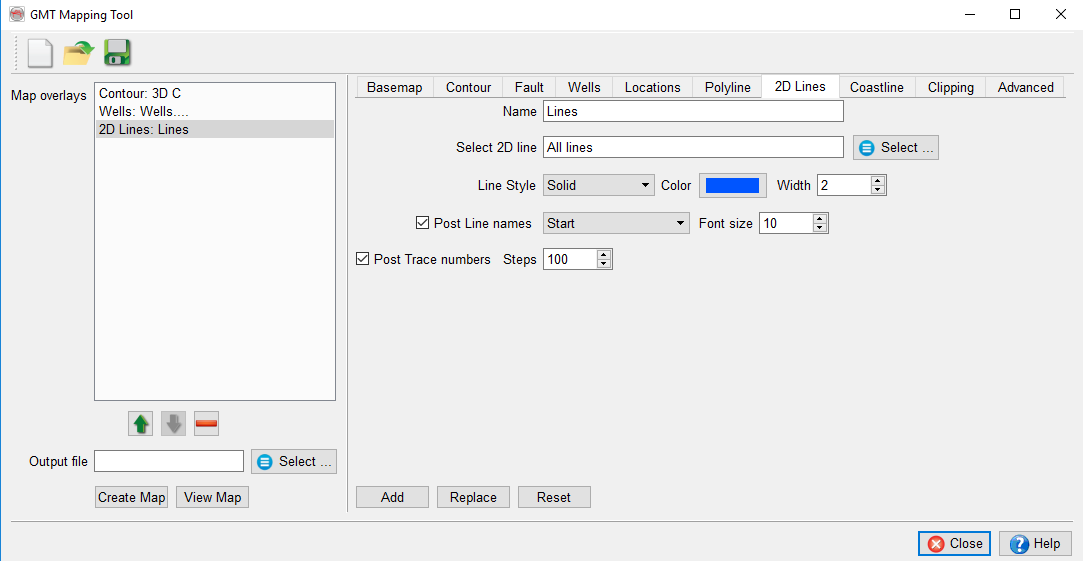

Basemap (OpendTect Pro) значительно бы облегчил вам работу с 2D данными. К примеру из Basemap можно добавлять профили как в 3D сцену так и открывать их в 2D вьюерах. Дублирующий курсор так же поможет сориентироваться в пространстве. А 2D горизонт будет обновляться по мере интерпретации.

Vasiliy 12 2
Ноя 17 #32

Спасибо за помощь, Syrair!

1. По разломам понятно.

2. Несколько раз проверил добавление/удаление маркер - действительно обычно достаточно удалить, а потом добавить скважину в дерево элементов.

3. Вот здесь очень жаль :( Очень бы хотелось печать или копирование в буфер обмена с возможностью задать масштаб.

4.1 Сейчас работаем именно так - с дублирующимся курсором. Курсор показывает нужный профиль только если смотреть на 3d сцену в плане. А хотелось бы ( в качестве пожелания) что бы было как на рис (2d-3d).

4.2 К сожалению из 3D сцены не получается напрямую вызвать 2D Viewer. Из дерева элементов 2D Viewer вызвать можно, но только если разрез предварительно был визуализирован в 3D сцене. Это не совсем удобно.

В общем я понял, что нужно смотреть в сторону платной версии. Не подскажите. можно взять платную версию в ознакомительных целях на ограниченное время?



Вложение:
sirayr 83 3
Ноя 17 #33

@Vasiliy заполните пожалуйста заявку, и с вами свяжется наш российский агент.

P.S. если нет серьезных намерений насчет покупки софта, но по-прежнему есть желание ознакомиться с платным функционалом, то это лучше сделать на двух демо-проектах: F3-Demo и Penobscot, которые можно скачать с http://opendtect.org/osr/

sirayr 83 3
Ноя 17 #34

Кстати, сайт OpendTect переехал на dgbes.com (dGB Earth Sciences - компания-создатель OpendTect), так что многие ссылки выше перенаправляют на главную страницу.

Vasiliy 12 2
Ноя 17 #35

Серьезность наших намерений относительно покупки будет зависить от того, насколько успешно мы сможем провести интерпретацию наших данных и в соответствии с нашими задачами. Мы много лет работаем (и имеем действующую лицензию) в GeoGraphix, правда версия довольно старая. Соответсвенно одна из  задач проекта - сравнить возможности этих двух систем и определить (для себя) оправдан ли будет переход на OpendTect.

sNeG 753 8
Ноя 17 #36

А сколько стоит opendtect?

sirayr 83 3
Ноя 17 #37

@Vasiliy оценить покупать / не покупать - это как раз и есть серьезные намерения =)

Мое уточнение про демо проекты, в которых можно попробовать весь платный функционал без всяких ограничений и запросов - для любопытствующих без определенных целей.

sirayr 83 3
Ноя 17 #38

@sNeG OpendTect - бесплатный =)

OpendTect Pro - $2000/год и $440/месяц

Все цены на аренду плагинов есть в нашем онлайн магазине. Цены на покупку постоянной лицензии и ежегодную поддержку - другие, их нигде нельзя посмотреть ;)

Vasiliy 12 2
Фев 18 #39

@Sirayr

Здравствуйте!

Наш проект продолжается, наконец, добрались до картопостроения.

При построении карты с использованием GMT Mapping Tool  мы столкнулись с тем, что на полученной карте  не отображаются номера профилей, пикеты точек наблюдения и номера скважин, а также линии сетки (GridLines). Скриншоты с параметрами и полученная в результате карта прилагается. Используется Windows 10 (x64) , OpenDtect 6.21 (x64) и GMT 5.4.3 (x64)

С чем это может быть связано?

sirayr 83 3
Фев 18 #40

@Vasiliy спасибо за очень хорошо описанный баг репорт =) извиняюсь за неудобство.. если честно, не могу обещать быстрого фикса, девелопмент тим перегружен.

Можете написать в support@dgbes.com, коротенько упомянуть суть проблемы (моя коллега в саппорте как раз и помогла мне с тестом этой проблемы) и попросить OpendTect 5.0 (там насколько мне известно, это работало), поскольку устаноновочные файлы на 5-ую версию более недоступны на нашем сайте. Уточните пожалуйста для нее операционную систему, которую вы используете.

И самое важное, сделайте копию проекта, и в 5-ой версии используйте эту копию только для картопостроения в GMT (дабы перестраховаться и точно избежать любых проблем несовместимости версий).

Vasiliy 12 2
Фев 18 #41

@Sirayr, спасибо попробуем в версии 5.0.

Cкажите пожалуйста, я правильно понимаю, что в платной версии для картопостроения используется собственный плагин Basemap? Если это так, то каковы его возможности по сравнению с GMT?

Также хотел бы задать еще пару вопросов: 1) Можно ли ввести сдвиги по оси Z для отдельных сейсмических разрезов?

2) Каково назначение опции 3D Horizon->Tools->Shift для 2D проектов?

Vasiliy 12 2
Фев 18 #42

3) При гридинге GMT всегда делает грид 100x100, можно ли где-нибудь увеличить размер ячейки грида?

sirayr 83 3
Фев 18 #43

@Vasiliy насколько мне известно, вашему коллеге уже ответили на эти вопросы из нашего саппорта. Я GMT никогда не пользовался, поэтому особо ничего полезного добавить не могу. Единственно, по 3-му пункту предположу, что шаг 100x100 - это размер грида, указанный в Survey Setup. Если его поменять, то и шаг гриддинга в GMT наверное поменяется.

Vasiliy 12 2
Фев 18 #44

Прошу прощения, sirayr, за дублирование вопросов. Дело в том, что мы с коллегой работаем над одним проектом, это верно, но делаем немного разное. И работаем не всегда синхронно. Наша основная цель - оценка возможностей, но и результат интерпретации тоже важен.

По поводу GMT могу сказать (мы проверили это), что шаг грида GMT не зависит от указанного в SurveySetup и всегда составляет 100x100. Видимо этот параметр "зашит" при вызове программы гриддинга GMT. А потом еще делается регриддинг сетки с шагом 25x25 (видимо для улучшения прорисовки изолиний) и этот процесс, для больших сеток, не всегда проходит.

Если не трудно, поделитесь опытом работы с BaseMap. Закрывает ли этот инструмент основные потребности при картопостроении? На данном этапе мы хотим получить карты изохрон по нескольким горизонтам. На карту  должны быть наложены: сеть профилей (с именами линий и пикетами) и скважины (с названием скважины).













sirayr 83 3
Фев 18 #45

@Vasiliy ничего страшного, надеюсь ваш коллега поделился ответами на эти вопросы =)

OpendTect и плагины к нему - это софт, позволяющий извлечь максимум геологической информации из сейсмических данных при минимальных затратах. Basemap - не исключение, и одной из главных задач Basemap является удобство в работе с данными.

Могу отметить следующие сильные стороны Basemap:

  • карта, на которую можно нанести все данные в проекте (включая картинки с геопривязкой и shapefiles)
  • выбранные объекты (к примеру скважины, 2D профиля) можно отобразить в 3D окне или открыть в 2D вьюере
  • при работе с 3D данными, можно интерактивно менять положение инлайнов, кросслайнов и RandomLines в 3D окне через Basemap
  • при интерпретации 2D и 3D горизонтов, горизонты интерактивно обновляются в Basemap

Из недостатков Basemap:

  • ограниченные возможности для картопостроения (к примеру нанесение нумерации пикетов 2D пока отсутствует, так же нет никакого контроля для изменения шрифта и положения названий 2D линий)

В заключение Basemap активно развивается, и понять насколько он удовлетворяет вашим запросам можно только попробовав самостоятельно. Сделать это можно либо в одном из демо-проектов (F3-Demo или Penobscot) или запросив демо лицензию (лучше будет если вы свяжетесь с нашим агентом в Москве, компанией Кларенко)

sirayr 83 3
Фев 18 #46

@Vasiliy записал коротенькое видео с демонстрацией Basemap для вас, чтоб было нагляднее.

P.S. в вконтакте есть группа OpendTect, мне кажется там чуть поживее чем здесь можно обсуждать с видео и фото материалами =)

sirayr 83 3
Фев 18 #47

Установка OpendTect без прав администратора:
- скачать инсталлер OpendTect_Installer_win64.exe
- поместить его во временную папку, к примеру C:\tmp
- в этой же папке создать текстовый файл под названием OpendTect_Installer_win64 Compat layer installer.bat
- открыть этот файл в текстовом редакторе (к примеру, в блокноте) и прописать две строки:
set __COMPAT_LAYER=RunAsInvoker
start OpendTect_Installer_win64 Compat layer installer.bat

- сохранить и затем двойным щелчком по этому .bat файлу запустить скрипт
- как запустится инсталлер, в качестве Installation base directory выбрать папку, не требующую прав администратора (к примеру, можно создать папку C:\apps)
- после установки для удобства создайте ярлык на рабочем столе для запуска OpendTect: откройте C:\apps\OpendTect\6.0.0\bin\win64\Release и кликните правой кнопкой мыши на od_main.exe > Отправить > Рабочий стол

Для визуалов как всегда видосик

Vasiliy 12 2
Фев 18 #48

sirayr, спасибо за консультацию по BaseMap. Я был в отъезде и поэтому не писал. Но информация и видео очень нам помогли. Про версия и фри могут жить не мешая друг-другу на одном компьютере?

p.s. Про группу в вконтакте знаю, но я не зарегистрирован в этой сети. Подумываю об этом :)

sirayr 83 3
Мар 18 #49

@Vasiliy да, можете вообще сделать полную установку OpendTect Pro и всех плагинов, и при каждом запуске выбирать желаемую конфигурацию в окне Candidate auto-loaded plugins. К примеру, если отжать все чек-боксы, в интерфейсе будет виден только бесплатный функционал, и соотвественно не будет запроса коммерческой лицензии. Если отметить OpendTect Pro, то будут доступны соответсвующие фичи в интерфейсе (к примеру, Basemap). Соотвественно одновременно совершенно безопасно можно запускать несколько OpendTect-ов в различных конфигурациях.

Вложение:
Go to top
