Геопривязка и оцифровка скана листа геолкарты в географических координатах в Petrel

Последнее сообщение
GRR 280 1
2 нед.

Уважаемые коллеги!

Возможно ли геопривязать и оцифровать скан листа госгеолкарты масштаба например 1:200000 (или миллионку, неважно) в Petrel? На картинке есть географическая сетка и координаты (широта-долгота).

Знаю, для этого заточен ArcGIS, но интересует именно насколько удобно это сделать в Petrel.

Если кто-то делал что-то подобное (не обязательно именно с госгеолкартой) - просьба поделиться опытом.

Ну, или просто, любые мнения - ст0ит-не ст0ит браться за такое, насколько петрель способен поднять такое и прочее - будет интересно ваше мнение.

Спасибо.

sNeG 725 7
2 нед. #1

Для каких целей это делается? Привязать к координатам рисунок? или оцифровать всю информацию на карте?

В изолайн такое сделать очень просто, но придется вручную это делать.

GRR 280 1
2 нед. #2

не-не,

интересуют возможности петреля в этом плане -  привязка и оцифровка, да.

Цель - иметь все в одном месте (в проекте петрель), включая концептуальную модель, да и мало ли для чего.

Акцент не на цели и возможностях других программ сейчас, акцент на возможностях петрель в этом качестве.

Вдруг кто-то заморачивался, может кейс-стади какое есть..

Moveton 88 7
2 нед. #3

И привязка, и оцифровка - возможны. Тем не менее, бывают случаи, что качественная привязка не удается. Обычно, это происходит в случае некачественной оцифровки или сбитого масштаба на карте, или уж слишком масштабной территории, которую хочется привязать, что приведет к искривлению масштабов.

Что касается оцифровки - приходилось несколько лет назад делать ее и в петреле, и в Голден что-то там. На самом деле, петрель ничем не хуже, если удалось хорошо привязать карту, полигонами оцифровывается на раз.

GRR 280 1
2 нед. #4

По привязке ArcGIS конечно удобнее был, там можно привязываться по точкам, совмещая с изображением,

в петреле же - локэйт ин ворлд по четырем углам картинки.

Интересно, в более новых версиях появились ли какие-то более удобные опции привязки и какая-либо автоматизация оцифровки?

Или, как и прежде - привязываем по углам, потом цифруем полигоны мышкой по картинке?

Moveton 88 7
2 нед. #5

В 2016 версии ничего интересней не добавили) Те же 4 точки, можно координаты подтянуть с какого-либо полигона, но это не спасает, все равно приходится привязывать "на глаз".

По оцифровке - не встречал ничего новее полигонов.

В общем, если есть желание работать исключительно с петрелем (без ГИСов) - в большинстве случаев можно сделать. Но вопрос точности и удобности возникнет)

GRR 280 1
2 нед. #6

Тоже так думаю.

Когда в наличии скан планшета с координатной сеткой, то можно привязать более-менее точно по углам.

Будем пробовать..

Vlad 21 10
2 нед. #7

По углам неспортивно. Я использую плагин IMCoord, там можно по 3м точкам. Еще грузил как geotiff.Его можно сделать в global mapper, привязывая картинку по 3м точкам и выгружая в нужной проекции.Для геотиффов в Петрель вроде нужен blueback geophysics.

GRR 280 1
2 нед. #8

Vlad пишет:
По углам неспортивно. Я использую плагин IMCoord, там можно по 3м точкам. Еще грузил как geotiff.Его можно сделать в global mapper, привязывая картинку по 3м точкам и выгружая в нужной проекции.Для геотиффов в Петрель вроде нужен blueback geophysics.

Я правильно понял, эти плагины доступны в Петрель? За доп. деньги?

Можно подробнее, или ссылку?

Vlad 21 10
2 нед. #9

За доп деньги, но наверно есть evaluation. На сайте шлюмов, ocean store

Vlad 21 10
2 нед. #10

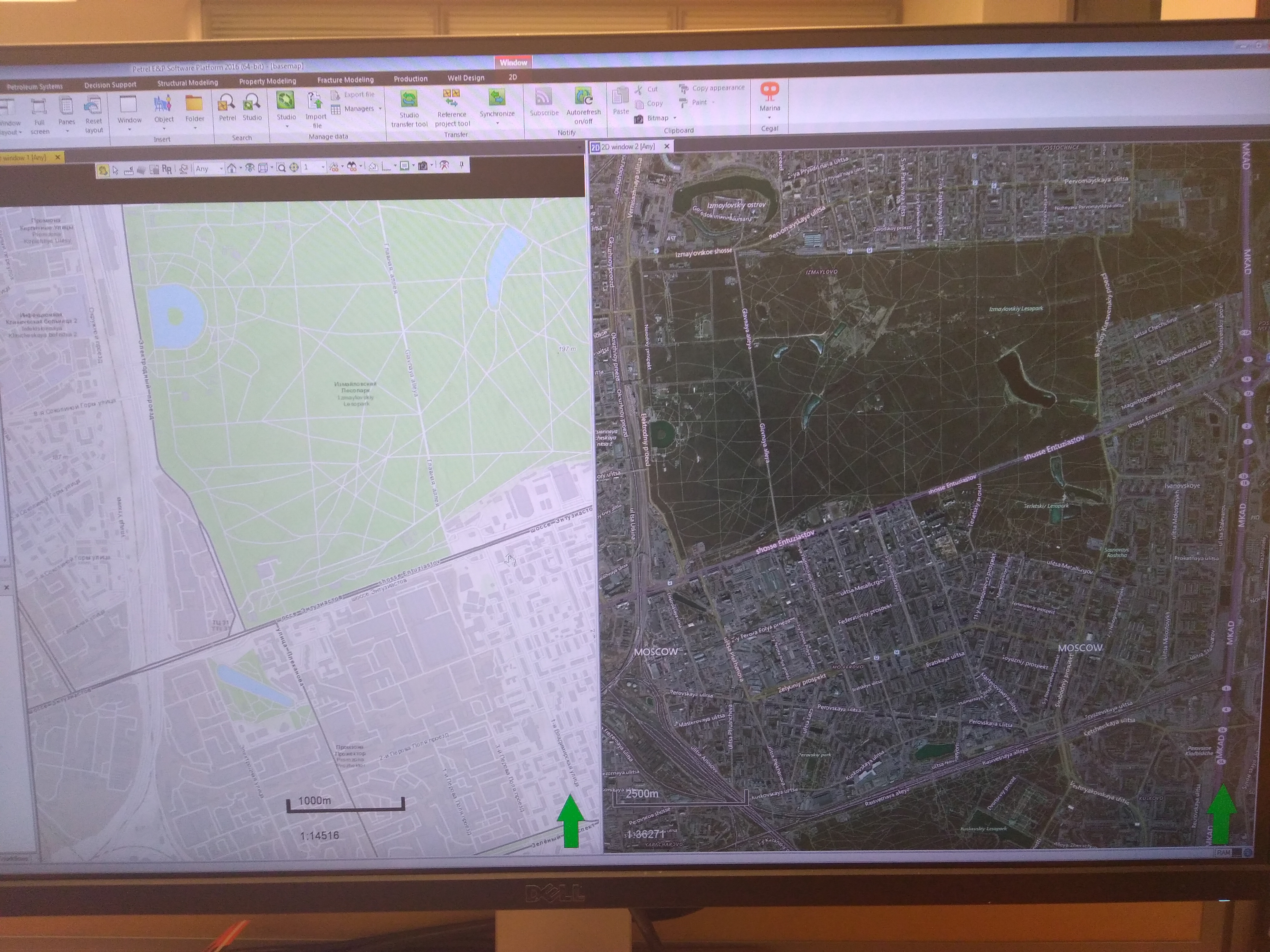

Еще очень удобно использовать в Петрель GIS map services. Object-New map service. Гугловские и бинговские карты, геологические usgs и прочие полезности.Координаты площадок древних скважин проверять)

GRR 280 1
2 нед. #11

будем посмотреть, спасибо

помнится, было предложено (мне) западными партнерами привязать устья скважин одного из месторождений, пользуясь спутниковыми снимками гуглмапа %)

видимо, в их понимании, снимки такого разрешения доступны всем и каждому по любым месторождениям.........

пришлось разочаровать товарищей..

Vlad 21 10
2 нед. #12

По любым нет, но бинговские карты очень хорошего разрешения, хоть и не везде, плюс минус 50 метров часто удавалось в Петрель.

Vlad 21 10
2 нед. #13

Эти все карты через мапсервиса динамические, подгружаются через инет

GRR 280 1
2 нед. #14

Vlad пишет:
По любым нет, но бинговские карты очень хорошего разрешения, хоть и не везде, плюс минус 50 метров часто удавалось в Петрель.

ну, например, месторождение Яблунивске, Полтавсая область, на него я вообще ничего в то время не нашел, где можно было бы вменяемо увидеть и привязать устье скважины

Vlad 21 10
2 нед. #15

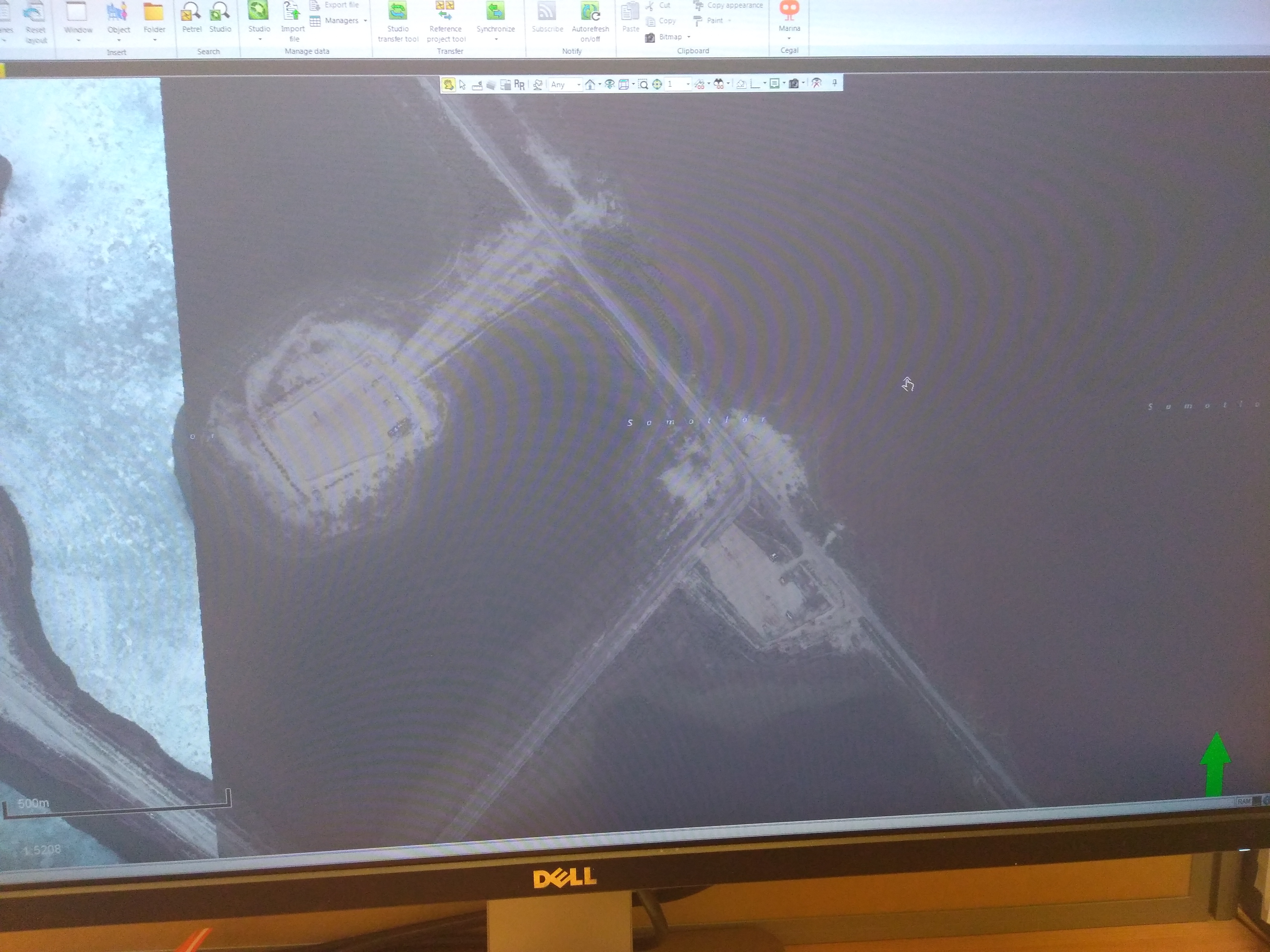

Если б знать где оно ) ну примерно как во вложении

Вложение:
sNeG 725 7
2 нед. #17

У меня на прошлой работе директор тоже так шутил - типа координаты скважин по гуглокарте снимите.

Самого главного он не учел - скважина не всегда вертикальная))

GRR 280 1
2 нед. #18

sNeG пишет:

У меня на прошлой работе директор тоже так шутил - типа координаты скважин по гуглокарте снимите.

Самого главного он не учел - скважина не всегда вертикальная))

директора (и не только) - они такие :)

можно даже об этом отдельную тему создать, думаю - будет вообще аншлаг

Unknown 1583 11
2 нед. #19

sNeG пишет:

У меня на прошлой работе директор тоже так шутил - типа координаты скважин по гуглокарте снимите.

Самого главного он не учел - скважина не всегда вертикальная))

Посмеяться над директорами это незаменимо,

но если серьезно, то для проверки координат устьев спутниковые снимки бесценны.

GRR 280 1
1 нед. #20

Unknown пишет:
... для проверки координат устьев спутниковые снимки бесценны.

... если они имеются в наличии:

на всю площадь,

геопривязаны,

имеют достаточно высокое разрешение, чтобы с точностью до 1 м (хотя  бы) определить точку устья.

В ообщедоступном гугле (карты, планета земля) - такой роскоши удостоены далеко не все месторождения.

Но, незнакомые с деталями - будут требовать, мотивириуя - а вот на таком-то ребяты же делают! Вот это доставляет больше всего. И я как раз с таким столкнулся.

А то, что тут накидали ссылок и полезных названий - самое то, кто ищет - тот может даже и найдет, в итоге :)

tiga 40 8
1 нед. #21

Полезно геограифические координаты через google maps  сверять.

Vlad 21 10
1 нед. #22

Ну, тем то и удобно, что в петрель, если задана проекция, карты грузятся геопривязанные гугловские и бинговские, ну да, не для вскх месторождений есть хорошего разрешения, но все равно удобно

Vlad 21 10
1 нед. #23

А до 1 метра, перфекционизм)
