M-N кроссплот в techlog

Последнее сообщение
aows61 15 5
Фев 17

Здравствуйте,
как я могу сделать M-N кроссплот в techlog?



Ovalent 9 8
Фев 17 #1

Здравствуйте.

Для начала следует посчитать кривые M и N.

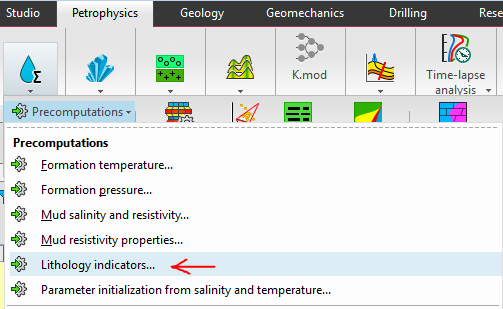

Если есть модуль Quanti, то сделайте это в нем (не придется заморачиваться с размерностями ГГКп, ННКт и DT):

Если модуля Quanti нет, считайте в дата эдиторе, формулы приведены в приложении E Шлюмовского чартбука.

DT - в мкс/фт, плотность - в г/см3.

нейтронник - в долях, плотностной - в граммах.

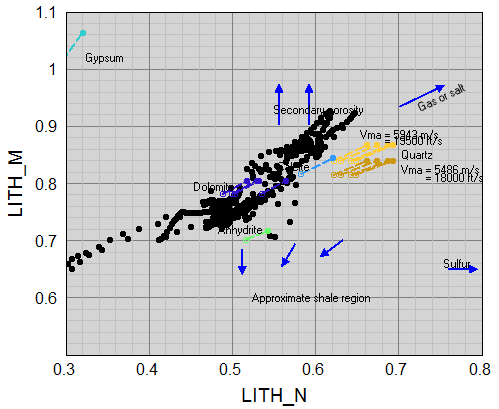

Далее, после заполнения осей (Х, Y) кросс-плота во вкладке Charts добавляете палетку "Schlumberger, LITH-7, M-N plot". Все.



Вложение:
aows61 15 5
Фев 17 #2

Большое спасибо
Я попробую
