Изучение геометрии трещин ГРП

Последнее сообщение
Heavy Oil 78 10
Янв 17

Уважаемые друзья и коллеги! Прошу вас помочь с информацией по методам изучения геометрии трещин, образовавшихся в результате (ГРП) гидравлического разрыва пласта. Насколько мне известно из анализа литературы и патентов, наибольших успехов добились Шлюмберже. В процессе поисков обнаружил такие методы и патенты, как: Вертикальное сейсмическое профилирование, Микросейсмический мониторинг МГРП по методу  MicroseismicCSP (спасибо этому форуму), Ультразвуковое формирование изображения обсаженной скважины (Шлюмберже), Сейсмический способ обнаружения подземных пустот (Институт геофизики им. Ю.П. Булашевича Уральского отделения РАН), Закачка сейсмически активного проппанта с инициацией микровзрывов в трещине ГРП (Способ и устройство для генерирования сейсмических импульсов при картировании подземных трещин. Патентообладатель: Халлибертон энерджи сервисез), Кроссдипольный акустический каротаж и др.

Вопрос к специалистам: существуют ли какие-то достаточно точные способы изучения и описания геометрии получившейся трещины ГРП? Может быть применение каких-то радиолокаторов?

Понимаю, что вопрос далеко не праздный и буду очень рад вашим комментариям и описанию положительного опыта.

welltester 570 16
Янв 17 #1

Эту тему не смотрели ? http://www.petroleumengineers.ru/node/10896/  Русскоязычных источников к сожалению нет (

Heavy Oil 78 10
Янв 17 #2

welltester пишет:

Эту тему не смотрели ? http://www.petroleumengineers.ru/node/10896/  Русскоязычных источников к сожалению нет (

Спасибо большое! Сейчас туда перейду!

Crazy Bullet 30 17
Фев 17 #3

Heavy Oil пишет:

welltester пишет:

Эту тему не смотрели ? http://www.petroleumengineers.ru/node/10896/  Русскоязычных источников к сожалению нет (

Спасибо большое! Сейчас туда перейду!

нашли что-нибудь по своему вопросу?

если говорить коротко, то на сегодняшний день, на мой взгляд, наиболее представительные результаты по оценке геометрии трещины ГРП получаются по результатам микросейсмического мониторинга (может быть скважинный или наземный). В США и Канаде до кризиса он был поставлен, что говорится, на поток.

остальные методы, то как АКШ, измерение температуры и т.д. дают лишь представление вблизи околоскважинного пространства.

Krichevsky 735 14
Фев 17 #4

Еще наклономеры.

Baglayka 29 8
Фев 17 #5

Не знаю что сейчас в россии по этому поводу думают, но в штатах мнения  разошлись. МЫ делаем микросейсмику, но она далеко не всегда показывает точную информацию. Сейчас усиленно пытемся пользоваться симуляторами типа Мангпров, где Микросейсмика выступаеи в качестве проверки точности рассчетов.

У шлюмберже помоему было несколько статей на это тему, и предпродажной информации для Mangrove.

Рушан 764 18
Фев 17 #6

Были идеи сделать проппант контрастным по каким-либо физическим свойствам. Например, если создавать акустический контраст, то необходимо будет инициировать некое событие в одной из трещин одновременно. "Взрыв" идеально, но непонятно как его безопасно реализовать. Возможно что микросейсмика при этом покажет по возможности лучший результат.

По другим свойствам все вроде бы на уровне "шумов".

Рушан 764 18
Фев 17 #7

Или каким либо образом реализовать контролируемую реакцию по времени в растворе ГРП

gro 26 18
Фев 17 #8

Самый точный способ называется mine back. Это когда копают яму и смотрят, как развилась трещина

Heavy Oil 78 10
Фев 17 #9

gro пишет:
Самый точный способ называется mine back. Это когда копают яму и смотрят, как развилась трещина

К сожалению, такое себе только Шлюмберже могут позволить, наверное)

Heavy Oil 78 10
Фев 17 #10

Crazy Bullet пишет:

Heavy Oil пишет:

welltester пишет:

Эту тему не смотрели ? http://www.petroleumengineers.ru/node/10896/  Русскоязычных источников к сожалению нет (

Спасибо большое! Сейчас туда перейду!

нашли что-нибудь по своему вопросу?

если говорить коротко, то на сегодняшний день, на мой взгляд, наиболее представительные результаты по оценке геометрии трещины ГРП получаются по результатам микросейсмического мониторинга (может быть скважинный или наземный). В США и Канаде до кризиса он был поставлен, что говорится, на поток.

остальные методы, то как АКШ, измерение температуры и т.д. дают лишь представление вблизи околоскважинного пространства.

Да, вопрос не простой, поэтому и подумал, что может кто на этом форуме сталкивался с подобными задачами. Может быть имеются какие-либо перспектиные технологии.

Рушан 764 18
Мар 17 #11

В новом журнале JPT за март 2017г появилась заметка(страница 36) о том, что Carbo Ceramics используют для "промысловых" исследований проппант, который покрыт металлическим слоем, что вроде как дает основание для использования электромагнитных методов, при этом приемники для исследований также располагаются и на поверхности. В общем, в статье SPE 184880 написано подробнее.

ALY 112 16
Мар 17 #12

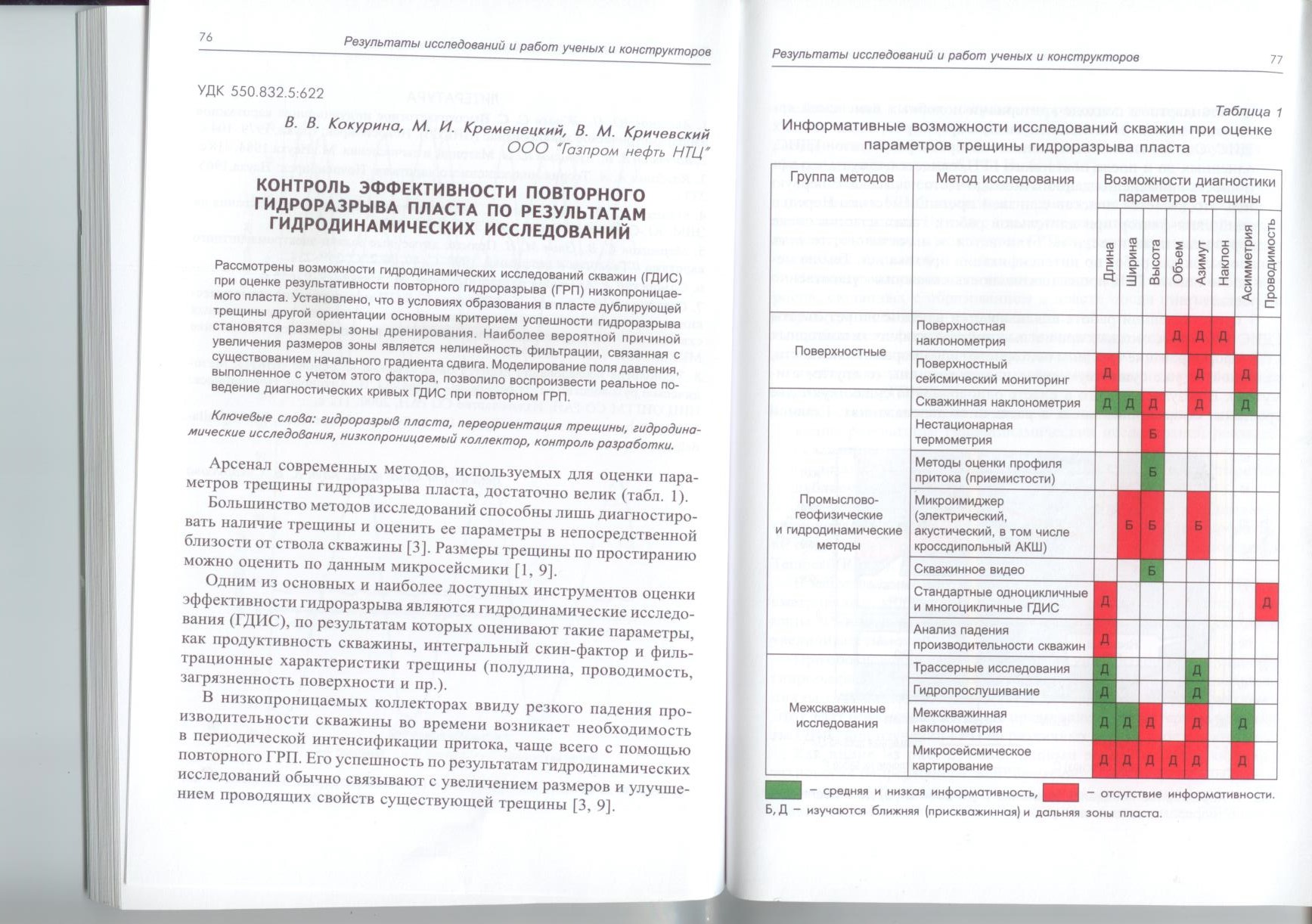

Была статья в "Каротажнике" по ГРП, вот скриншот по информативности исследования трещин из нее.

Вложение:
Faza 85 10
Мар 17 #13

Так ведь надо отталкиваться от  физических параметров, которые можно получить от трещины.

Если вас интересует длина и раскрытость, то и инструменты должны быть соответствующие этой длине.

Почему бы тогда не проводить и мини-3Д с высокой плотностью съемки( хотя там много помех будет на поверхности при производстве ГРП).  А после -  не факт что такой же результат будет. можно трехкомпонентные датчики использовать. Ну или хотя бы рассеянные волны ловить.

Можно трещину саму попробовать использовать как передатчик сигнала - ведь пользуются при бурении гидроканалом для пересылки данных на поверхность, почему бы наоборот не сделать.  Гидроудар послал и слушай простым микрофоном по направлениям с шагом от скважины, есть сигнал или нет. 100 метров трещина - шаг измерений 10 метров, 80 измерений всего понадобится для определения азимута и длины.





Рушан 764 18
Мар 17 #15

https://www.spe.org/en/jpt/jpt-article-detail/?art=2650

Собственно заметка о технологии от Carbo Ceramics.

Faza, по направлениям "с микрофоном" ты что подразумеваешь. В любом случае хорошо бы прямую задачу наверное решить, чтобы посмотреть уровень сигнала или "чувствительность к величине гидроударов".

Heavy Oil 78 10
Мар 17 #16

ALY пишет:

Была статья в "Каротажнике" по ГРП, вот скриншот по информативности исследования трещин из нее.

Спасибо, очень интересная работа!

Heavy Oil 78 10
Мар 17 #17

Faza пишет:

Так ведь надо отталкиваться от  физических параметров, которые можно получить от трещины.

Если вас интересует длина и раскрытость, то и инструменты должны быть соответствующие этой длине.

Почему бы тогда не проводить и мини-3Д с высокой плотностью съемки( хотя там много помех будет на поверхности при производстве ГРП).  А после -  не факт что такой же результат будет. можно трехкомпонентные датчики использовать. Ну или хотя бы рассеянные волны ловить.

Можно трещину саму попробовать использовать как передатчик сигнала - ведь пользуются при бурении гидроканалом для пересылки данных на поверхность, почему бы наоборот не сделать.  Гидроудар послал и слушай простым микрофоном по направлениям с шагом от скважины, есть сигнал или нет. 100 метров трещина - шаг измерений 10 метров, 80 измерений всего понадобится для определения азимута и длины.





Американцы вообще предлагают организовывать закачку микрокомпьютеров в виде части проппанта, однако мне кажется, что технология будет очень дорогой. То есть в одной песчинке надо будет разместить источник питания, энергонезависимую память и устройство для отслеживания позиции.

Рушан 764 18
Мар 17 #18

Это не из области ли "пластовых нано-роботов" )? Есть патент 1, правда, от Сауди Арамко, но звучит похоже. Интересно, по какому принципу предлагают отслеживать и сама "дальность" действия сигнала от такого микрокомпьютера.

Heavy Oil 78 10
Мар 17 #19

Рушан пишет:

Это не из области ли "пластовых нано-роботов" )? Есть патент 1, правда, от Сауди Арамко, но звучит похоже. Интересно, по какому принципу предлагают отслеживать и сама "дальность" действия сигнала от такого микрокомпьютера.

Насколько понял из прочитанного - связь от спускаемой антенны в пласт с самими нанороботами)

Рушан 764 18
Мар 17 #20

Heavy Oil пишет:

Патентообладатель: Халлибертон энерджи сервисез), Кроссдипольный акустический каротаж и др.

HeavyOil, у тебя ссылки на этот патент Халлибертон под рукой не имеется ли

Heavy Oil 78 10
Мар 17 #21

Рушан пишет:

Heavy Oil пишет:

Патентообладатель: Халлибертон энерджи сервисез), Кроссдипольный акустический каротаж и др.

HeavyOil, у тебя ссылки на этот патент Халлибертон под рукой не имеется ли

https://patents.google.com/patent/US7082993B2/en





Heavy Oil 78 10
Мар 17 #22

Рушан пишет:

Heavy Oil пишет:

Патентообладатель: Халлибертон энерджи сервисез), Кроссдипольный акустический каротаж и др.

HeavyOil, у тебя ссылки на этот патент Халлибертон под рукой не имеется ли

есть еще ряд работ в открытом доступе

1. Патент 2 604 104. Способ и устройство для генерирования сейсмических импульсов при картировании подземных трещин. Патентообладатель: Халлибертон энерджи сервисез, инк. (US). Сейсмически активный проппант.

2. Патент US 2009/0250216. Proppants containing dispersed piezoelectric or magnetostrictive fillers or mixtures thereof to enable proppant tracking and monitoring in a downhole environment.Патентообладатель: Sun Drilling Products Corporation (US).

3. Патент US 6,978,832. Downhole sensing with fiber in the formation. Патентообладатель: Halliburton Energy Services, Inc.

4. Патент US 6735630. Method for collecting data using compact internet worked wireless integrated network sensors (WINS). Патентообладатель: Sensoria Corporation.

Рушан 764 18
Мар 17 #23

Спасибо, Heavy Oil, посмотрим

Krichevsky 735 14
Мар 17 #24

ALY пишет:

Была статья в "Каротажнике" по ГРП, вот скриншот по информативности исследования трещин из нее.

Приятно видеть ссылку на нашу работу. Правда сама статья немного про другое - мы методами ГДИ подтверждаем, что азимут трещины повторного ГРП отличается от первоначального из-за изменения напряжений вблизи скважины в процессе разработки. Эффект тем больше, чем ниже проницаемость. Есть также подозрение, что эффект усиливается в пластах с нарушением линейности фильтрации в области низких скоростей, потому что это вызывает сильный перепад давления, который заходит глубоко в пласт - как следствие трещина проходит значительное расстояние под другим углом.
